當前位置：首頁 > 產品中心 > 氣動截止閥氣動波紋管截止閥

氣動波紋管截止閥 | CHBWJ641H

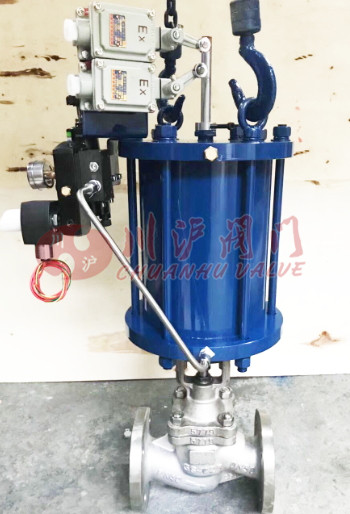

氣動波紋管截止閥圖片

氣動波紋管截止閥產品說明

氣動波紋管截止閥利用壓縮空氣，驅動氣動活塞執行機構，帶動閥瓣，達到啟閉閥門控制流體的目的，實現遠距離控制和自動化控制。氣動波紋管截止閥在工作狀態：當電磁閥通電打開氣源，閥門開啟；即斷電、電磁閥自動排氣，閥門自動關閉。氣動波紋管閥門與遠距離的控制臺（微機）配套使用，利用氣源控制閥門的開啟和關閉。氣動波紋管截止閥采用柔軟、耐腐蝕、耐高溫的雙重金屬波紋管密封結構，有效防止工藝流體浸蝕閥桿，特別適用于蒸汽、導熱油及有毒介質的高危場所。

氣動波紋管截止閥材質

公稱通徑	DN15 ~ DN300
公稱壓力	PN16、PN25、PN40
連接形式	法蘭連接
結構形式	直通式
密封形式	波紋管密封
閥體材質	WCB、304、316、316L
驅動形式	氣動
適用介質	蒸汽、易燃易爆介質、導熱油、有毒介質
控制方式	氣開、氣閉

氣動波紋管截止閥波紋管形式

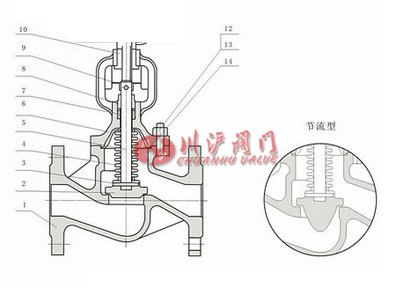

氣動波紋管截止閥結構圖

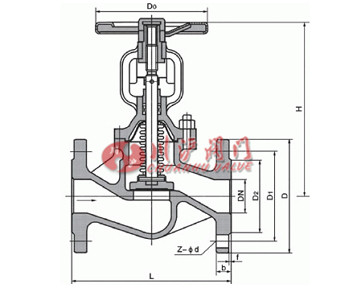

氣動波紋管截止閥結構尺寸圖

氣動波紋管截止閥結構圖

氣動波紋管截止閥連接尺寸

型號	BWJ41-16
壓力等級	PN16
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
D0	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	13.5	19	26	36	46	74	102	168	270	420	620
型號	BWJ41-25
壓力等級	PN25
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
D0	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14	20	27	37	48	77	105	172	3100	520	690
型號	BWJ41-40
壓力等級	PN40
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
D0	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14.5	21	28	39	50	80	108	176	350	590	790

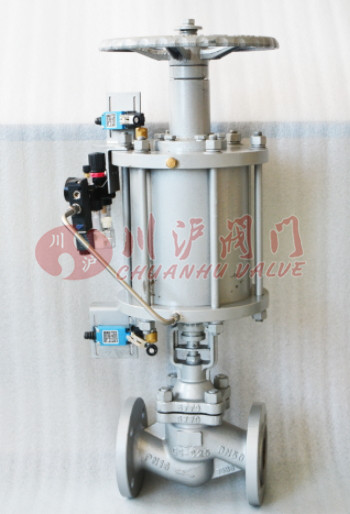

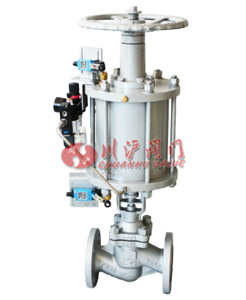

氣動波紋管截止閥圖片
