氣動法蘭蝶閥接線圖和調整方法

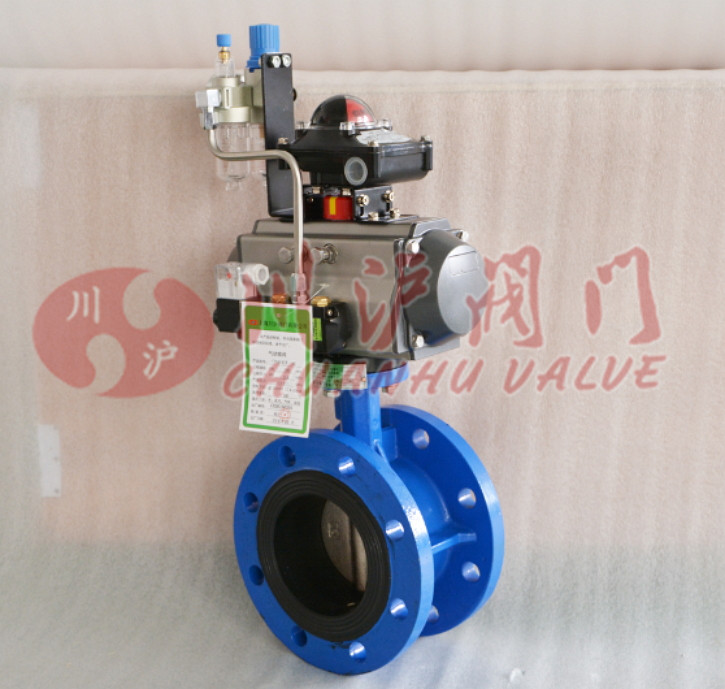

氣動法蘭蝶閥是由氣動執行器和軟密封法蘭蝶閥組成，安裝對應的閥門附件可以用來切斷和調節的場合使用，例如：配電磁閥換向閥、限位開關等用在開關和切斷的場合，配閥門定位器，給出模擬量控制信號4-20mA，可以控制閥門開度大小，來實現調節管道壓力、流量、溫度的大小。
氣動軟密封法蘭蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降 很小，故具有較好的流量控制特性。氣動軟密封法蘭蝶閥適用于適用于溫度≤80～150℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

電磁閥用于氣動閥門開啟或關閉的電控操作。 符合NAMUR連接標準, 直接安裝在氣動執行器側面，無需管子連接。根據儀表控制系統需要選擇單電控或雙電控制。二位五通電磁閥配雙作用式執行器，二位三通電磁閥配單作用式執 行器。同時該產品有基本型（IP67）和防爆型，防爆級別為Ex dIIBT4，為防爆級別適用于工廠的易爆環境場所。也可根據需要選擇適合的電壓

電磁閥結構形式：滑動
動作方式：電磁鐵或手動操作。
按下并旋轉手動操作鈕可實現手動狀態鎖定。
復位方式：氣動彈簧復位、機械彈簧復位、電磁鐵操作復位。
接 口：ISO228/1標準G1/4
環境溫度：-20℃～+60(防爆型-15℃～+50℃）
介質溫度：-20℃～+80℃(防爆型-15℃～+50℃)
材 質：閥體和內部零件：陽極電鍍鋁合金、銅。
加固端蓋：塑料。
密封圈：丁苯橡膠（NBR）和聚亞安酯（AU）。
安 裝：符合NAMUR標準和VDI/VDE3845的雙孔

功 能：2位3通NC（V45C2）,2位5通（V45K2）
介 質：經過過濾（50微米）、潤滑的或非潤滑的壓縮空氣，而且干燥露點到-20℃，
額定流量：V45K2型：QNn=1060N1/min,
V45C2型：1-2QNn-1060N1/min，2-3QNn=1060N1/min
公稱通徑：DN7mm
換向時間：大約40毫秒
特殊裝備：防爆線圈EExmT6

YT-1000閥門定位器和調節閥、球閥、蝶閥配套使用，構成閉環控制回路。把控制系統給出的直流電流信號轉換成驅動 調節閥的氣信號，控制調節閥的動作。同時根據調節閥的開度進行反饋，使閥門位置能夠按系統輸出的控制信號進行正確定位。該電氣定位器可用于單作用型（彈簧復位型）和雙作用型氣動執行機構。

通過防爆等級(Exia Ⅱ BT6, Exdm Ⅱ BT6,Exdm Ⅱ CT6)認證。
通過IP66等級認證。
具有高抗振性（在5~200Hz時無影響）。
電氣接口均為多孔形式，便于任意方向連接。
調校簡單，易于實現正、反作用的轉換對于小型執行機構，
通過調節氣孔流量可消除振蕩現象。
不需要換零部件即可完成1/2等分控制。
設計為部件組合式結構，便于維修和保養。v 易于反饋連接。
空氣消耗低。

型 號 項 目	YT-1000L		YT-1000R
	直行程		角行程
	單作用	雙作用	單作用	雙作用
輸入信號：	4~20mA DC
電    阻：	250 ± 15 Ω
供氣壓力：	1.　4~7kgf/cm    2.　 (20~100psi)
行    程：	10~150mm　　 0~90 度
氣管接口：	PT(NPT)1/4
壓力表接口：	PT(NPT)1/8
電氣接口：	PF1/2(G1/2)
防爆等級：	Exdm Ⅱ B(C)T6,　　Exia Ⅱ BT6
防護等級：	IP66
環境溫度：	-20 ℃－70℃
線性度：	±1%F.S. 　　　±2%F.S.
滯后度：	±1%F.S.
靈敏度：	±0.2%F.S.　　 ±0.5%F.S.
重復度：	±0.5%
空氣消耗量：	3LPM(Sup=1.　4kgf/cm　　 2 ,20psi)
流    量：	80LPM(Sup=1.　4kgf/cm　　 2 ,20psi)
材    料：	鑄鋁
