當前位置：首頁 > 產品中心 > 電動執行器電動執行器

CHV精小型電動執行器 | CHV型

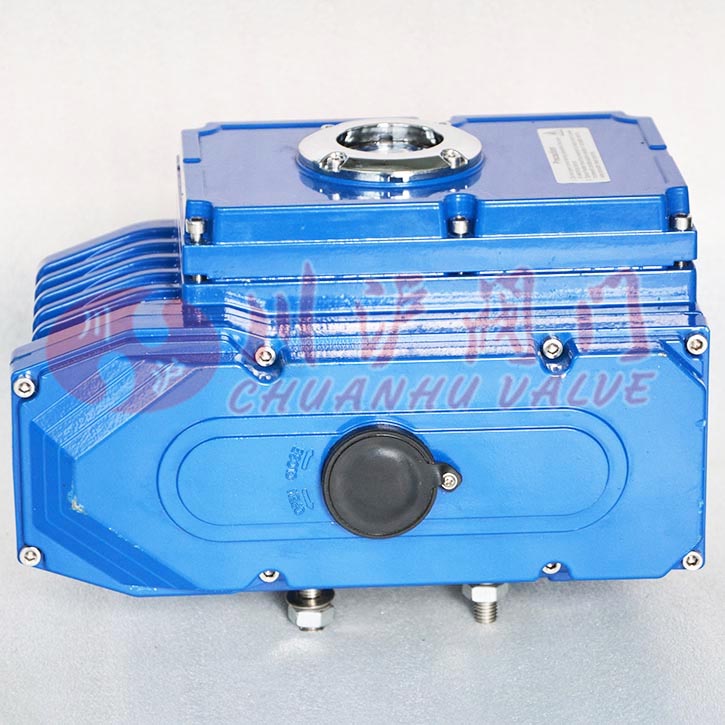

CHV精小型電動執行器圖片

CHV精小型電動執行器產品說明

CHV精小型電動執行器用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，大輸出扭距達4000N·m。

CHV精小型電動執行器技術參數

外殼	防水級別 IP67,NEMA4 and 6
電機電源	110/220V AC 單相,380/440V AC 3相, 50/60Hz, ±10%
控制電源	110/220V AC 單相，50/60 Hz, ±10%
電機	鼠籠式異步電動機
限位開關	2 X 開/關， SPDT,250V AC 10A
輔助限位開關	2 X 開/關， SPDT,250V AC 10A
行程	90°~270 ±10°（0°～270°）
失效保護/操作溫度	內置熱保護，開120℃ ±5℃ /關 97℃ ±15℃
指示器	連續的位置指示
手動操作	機械手柄
自鎖裝置	蝸輪，蝸桿機構提供自鎖
機械限位	2個外部調整螺栓
干燥器	7-10W (110/220V AC)防冷凝
接線孔	2個M18
環境溫度	-20℃-- +70℃
潤滑	鋁基潤滑脂（EP 型）

CHV精小型電動執行器產品特點

殼體	殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68型供選擇
電機	全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機
指示器	指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便
干燥器	用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥
密封	密封性好，標準產品防護等級是IP67，并可選IP68防護等級
自鎖	精密的蝸輪蝸桿機構可高效傳輸大扭距，效率高，噪音低（大50分貝），壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油
安裝	底部安裝尺寸符合ISO5211/ DIN3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強?？梢源怪卑惭b，也可以水平安裝

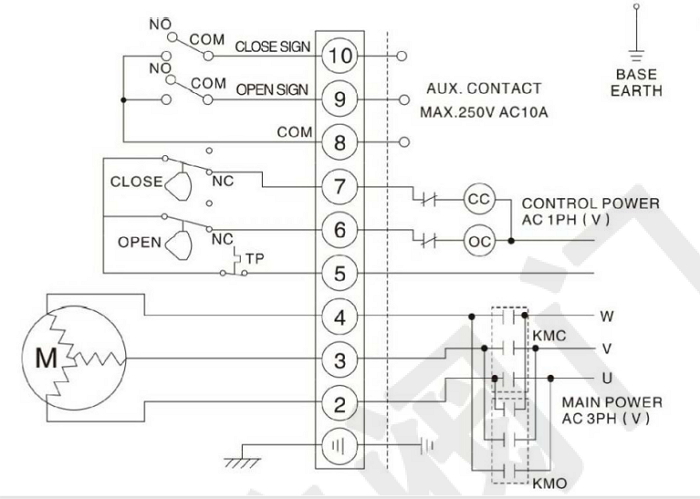

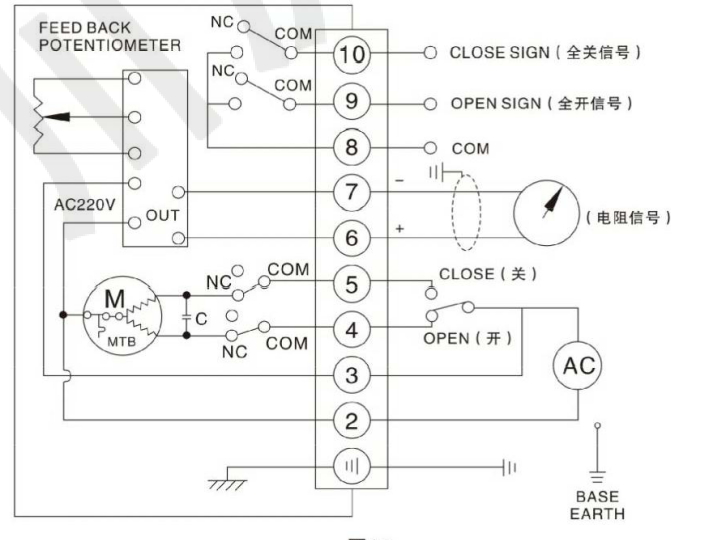

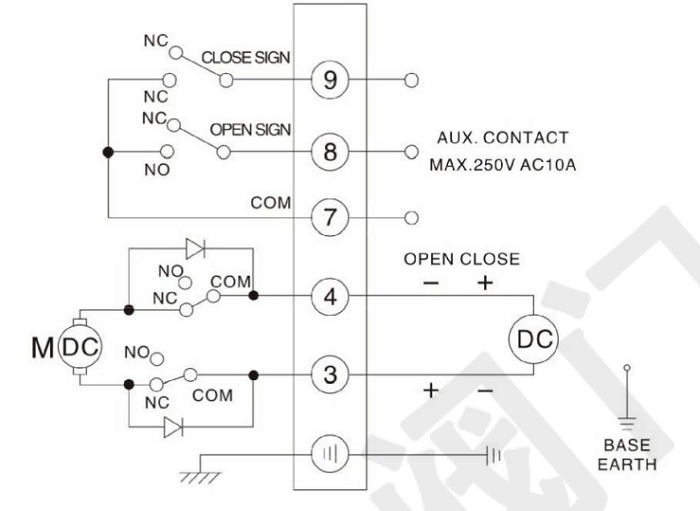

線路	控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求
手動結構	手柄的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將板手置于板手夾內，方便使用
限位開關	機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響
防脫螺栓	拆除外殼時，螺栓附在殼體上，不會脫落

CHV精小型電動執行器選型參數

型號	輸出扭矩	90°動作時間	輸出軸	電機	額定電流（A）50HZ	手輪轉數	重量
型號	N·M	s	mm	W	220V	N	KG
CH-05	50	30	14x14/φ20	10	0.25	10	3.6
CH-08	80	30	14x14/φ20	10	0.25	10	3.6
CH-10	100	30	17x17/φ25	15	0.35	7.5	4.6
CH-15	150	30	17x17/φ25	15	0.37	7.5	4.6
CH-20	200	30	27x27/φ42	45	0.3	48	13
CH-30	300	30	27x27/φ42	45	0.31	48	13.4
CH-40	400	30	27x27/φ42	60	0.33	48	13.8
CH-60	600	30	27x27/φ42	90	0.33	48	14
CH-80	800	45	27x27/φ42	180	0.47	48	14.3
CH-100	1000	135	maxφ65	180	0.47	130	60
CH-160	1600	135	maxφ65	180	0.85	130	60
CH-200	2000	135	maxφ65	180	0.85	130	60
CH-300	3000	135	maxφ65	180	0.85	130	60
