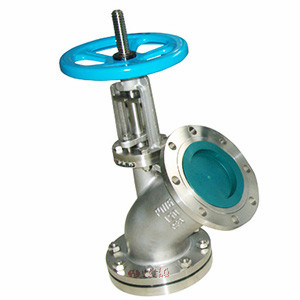

上展放料閥 | FL41H
上展放料閥 產品說明
上展式放料閥,下展式放料閥主要用于反應器，儲罐和其它容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象。FL41H上展式放料閥,下展式放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V 型，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56～62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均為堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。FL41H上展式放料閥,下展式放料閥在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。
上展放料閥 產品特點
| 名稱 | CF8（304） | CF3（304L） | CF8M（316） | CF3M（316L） | WCB |
|---|---|---|---|---|---|
| 閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 閥桿 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 閥瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
| 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
上展放料閥 結構尺寸圖
上展放料閥 連接尺寸
| DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
|---|---|---|---|---|---|---|
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 85 | 135 | 100 | 70 | 40 |
| 32 | 135 | 100 | 145 | 110 | 75 | 55 |
| 40 | 145 | 110 | 160 | 125 | 100 | 65 |
| 50 | 165 | 125 | 180 | 145 | 85 | 70 |
| 65 | 180 | 145 | 195 | 160 | 135 | 90 |
| 80 | 195 | 160 | 215 | 180 | 155 | 130 |
| 100 | 215 | 180 | 245 | 210 | 195 | 135 |
| 125 | 245 | 210 | 280 | 245 | 180 | 145 |
| 150 | 280 | 240 | 335 | 295 | 210 | 185 |
| 200 | 335 | 295 | 405 | 355 | / | / |
