電動減溫減壓閥 | Y945H

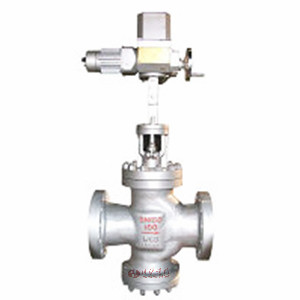

電動減溫減壓閥圖片

電動減溫減壓閥產品說明

電動減溫減壓閥主要由閥體、閥座、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣，通過閥瓣升降調節壓力可配用ZKZ-BC型或其它型直行程電動執行器實現遙控和自動控制。
　　電動減溫減壓閥產品的減壓比用到0.6較為合適。
　　電動減溫減壓閥主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。

電動減溫減壓閥性能指標

公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力(Mpa)	1.76	2.75	4.4	7.04	11.0	17.6
高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	佳減壓比0.6
滲漏量	0.5%QMax
溫量-壓力等級	ANSI B16.34

電動減溫減壓閥電動執行器選配及性能指標

公稱通徑	50	80	200	300	400	500
配執行機構型號	ZKZ-310BC	ZKZ-410BC/ZKZ-510BC	ZKZ-510BC	ZKZ-610BC/ B+Z250/F1800
行程	25	30	50/30	50	60	100
推力(N)	4000	6400/1600	16000	2500
全行程時間(S)	20	32	37	62
輸入信號	4-20mA DC
供電電源	220V 50Hz				380V 50Hz
基本誤差(%)	≤±2.5
基本誤差(%)	≤±1.5
基本誤差(%)	≤3

電動減溫減壓閥零件材質

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座	304
閥瓣	2Cr13
閥桿	2Cr13
墊片	柔性石墨/1Cr18Ni9
導向套	2Cr13
填料	柔性石墨
螺栓	35CrMoA
螺母	45

電動減溫減壓閥流量系數

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	15	20	35	60	70	110	150	230	420	540	710	1020

電動減溫減壓閥結構尺寸圖

電動減溫減壓閥結構圖

電動減溫減壓閥連接尺寸

PN1.6-4.0

公稱通徑DN	外形尺寸
公稱通徑DN	L	L1	H	Hl
50	300	150	880	190
65	340	170	890	205
80	380	190	910	215
100	400	215	950	240
125	430	225	990	275
150	450	230	1090	320
200	500	260	1160	340
250	550	285	1230	370
300	750	395	1370	460
350	850	445	1450	530
400	950	550	1570	660
500	1130	680	1780	800

PN6.4-16.0

公稱通徑DN	外形尺寸
公稱通徑DN	L	L1	H	Hl
50	300	150	880	200
65	340	170	890	215
80	380	190	910	225
100	400	215	950	250
125	430	225	990	285
150	450	230	1090	330
200	500	260	1160	355
250	550	285	1230	390
300	750	395	1370	480
350	850	445	1450	550
400	950	550	1570	700
500	1130	680	1780	820
