圓盤型氣動刀閘閥 | PZ673X
圓盤型氣動刀閘閥 產品說明
圓盤型氣動刀閘閥由氣動執行機構和刀型閘閥組成。刀型閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸，公稱尺寸 DN50~DN800，可在工作壓力 0.6MPa~1.6MPa。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。氣動刀閘閥產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。
圓盤型氣動刀閘閥 材質
| 閥體形式 | 直通扁平鑄造閘閥 |
|---|---|
| 公稱通徑 | DN50～1000mm |
| 公稱壓力 | PN1.0、1.6 MPa |
| 法蘭標準 | 國標、德標、美標、日標 |
| 密封形式 | 橡膠密封、聚四氟乙烯密封、金屬密封 |
| 閥蓋形式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
| 閥板形式 | 垂直板式(閘板) |
| 流量特性 | 近似快開型 |
圓盤型氣動刀閘閥 性能參數
| 公稱壓力PN(MPa) | 殼體試驗(MPa) | 密封試驗(MPa) | 適用介質 |
|---|---|---|---|
| 1.0 | 1.5 | 1.1 | 煙氣、灰、渣水混合物、空氣混合物 |
| 1.6 | 2.4 | 1.8 |

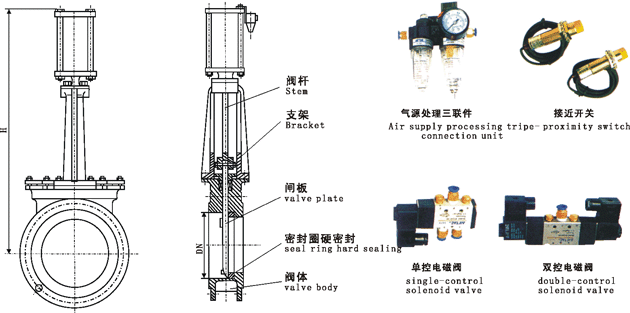

圓盤型氣動刀閘閥 結構尺寸圖
圓盤型氣動刀閘閥 連接尺寸
| 公稱通徑 | H |
|---|---|
| 50 | 335 |
| 65 | 363 |
| 80 | 395 |
| 100 | 465 |
| 125 | 530 |
| 150 | 630 |
| 200 | 750 |
| 250 | 900 |
| 300 | 1125 |
| 350 | 1260 |
| 400 | 1450 |
| 450 | 1600 |
| 500 | 1900 |
| 600 | 2300 |

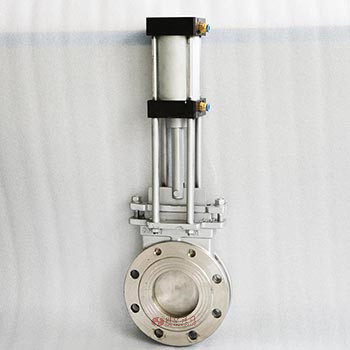

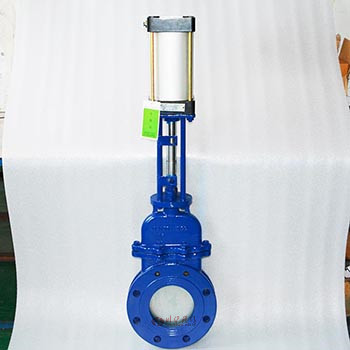

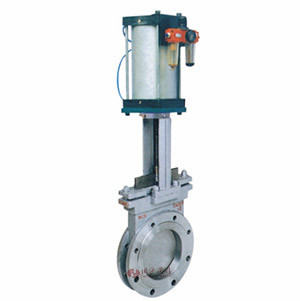

圓盤型氣動刀閘閥 圖片
