多彈簧薄膜執行器 | ZHA\B

多彈簧薄膜執行器產品圖片

ZHA\B多彈簧薄膜執行器產品說明

ZHA\B多彈簧薄膜執行器由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。表面處理采用環氧靜電粉未噴涂，具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。

ZHA型: 正作用,當信號壓力增加時，閥桿部件向下移。
ZHB型: 反作用,當信號壓力增加時，閥桿部件向上移。

ZHA\B結構圖

$ZHA\B結構圖$

ZHA\B多彈簧薄膜執行器技術參數

型號	ZHA\B-11	ZHA\B-22	ZHA\B-23	ZHA\B-34	ZHA\B-45	ZHA\B-56
行程	10	10、16	16、25	40	40、60	100
有效面積	200	350	350	560	960	1600
D1（mm）	32	60	60	80	95	100
D2（mm）	/	80	80	105	122	130
n-d	/	2-Φ10	2-Φ10	4 -Φ12	4 -Φ14	4 -Φ18
M	M8	M8	M8	M12×1.25	M16×1.5	M20×1.5
S（ZHA/ZHB）mm	80/70	100/84	100/75	154/114	180/115	260/160
氣源接口尺寸	M10×1				M12×1.25	M16×1.5
氣源壓力	0.14、0.25MPa
環境溫度	-30~60oC
彈簧范圍	0.02~0.10、0.04~0.10、0.08~0.24MPa

ZHA\B多彈簧薄膜執行器外形尺寸及重量

型號	ZHA\B-11	ZHA\B-22	ZHA\B-23	ZHA\B-34	ZHA\B-45	ZHA\B-56
H（mm）	220	270	300	375	490	720
D（mm）	236	285	285	360	470	620
重量（Kg）	10	12	16	22	52	125

ZHA\B多彈簧薄膜執行器性能參數

項目	帶定位器	不帶定位器
基本誤差％	≤±1	≤±4(輸出行程的百分?jǐn)?shù)表示)
回差％	≤1	≤2.5(輸出行程的百分?jǐn)?shù)表示)
死差％	≤0.8	≤2.5(輸出壓力范圍的百分?jǐn)?shù)表示)
額定行程偏差％		±2.5
始終點偏差％	±0.1	±2.5
零位遷移量％	±20
薄膜耐壓強度MPa	20～24
工作壽命	不少于30萬次

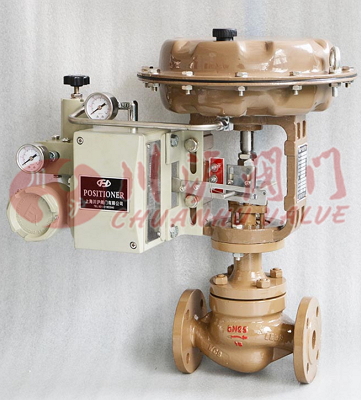

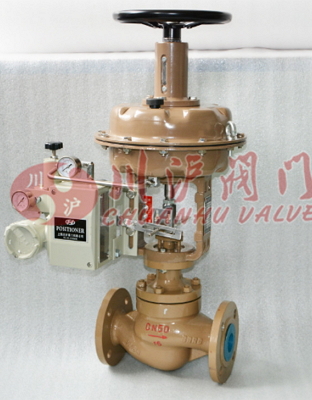

ZHA\B多彈簧薄膜執行器配在調節閥圖片

$ZHA\B多彈簧薄膜執行器配在調節閥圖片$ $ZHA\B多彈簧薄膜執行器配在調節閥圖片$
