保溫球閥 | BQ41F\BQ41PPL\BQ41H

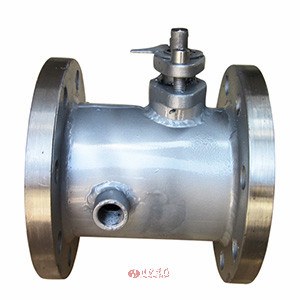

保溫球閥圖片

保溫球閥產品說明

BQ41F保溫球閥又名BQ41F夾套保溫球閥，由于采用了蒸汽夾套保溫，所以即使外界溫度降低零度以下，此閥仍操作靈活，保證輸油管道能啟能閉。其優點是其它控制閥所沒有的，是重油輸送管道理想的控制閥門。
BQ41F保溫球閥夾套連接方式：
1、可選擇內螺紋連接。DN15~DN20 G3/8,DN25~DN150G1/2,DN200以上G3/4.
2、可選擇法蘭連接。 DN15~DN50 為15法蘭，DN65~DN150為20法蘭，DN200以上為25法蘭。
保溫球閥也稱夾套保溫球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。保溫球閥根據球閥的結構不同，有整體式保溫球閥、兩片式保溫球閥、對夾式保溫球閥等幾種結構形式，保溫球閥具有良好的保溫保冷特性，具閥門的通徑與管徑一致，同時又能有效降管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送還常溫下會凝固的高粘度介質。

保溫球閥技術參數

公稱通徑		DN15～200、NPS 3/4～8 ?
公稱壓力（Mpa）		PN1.6~2.5、Class150~300、10K、20K ?
保溫閥門材料及適用工況	零件名稱	材??? 料
	3.閥體	WCB	CF8（304）	CF8M（316）
	2.閥座	1Cr18Ni9Ti	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	4.密封圈	聚四氟乙烯、對位聚笨
	5.球體	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	6.閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	1.夾套	25	25	25
	7.填料	聚四氟乙烯、柔性石墨
	適用介質	水、蒸汽、油品	硝酸等腐蝕性介質	醋酸等腐蝕性介質
	適用溫度	-29～180℃（聚四氟乙烯）、-20～300℃（對位聚笨）
設計制造		GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351
結構長度		GB/T 12221-1989、ANSI B16.10；JIS B2002
連接法蘭		JB/T74~90（JB74~90）、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214
壓力試驗		JB/T 9092-1999、API 598
傳動方式		手動、蝸輪蝸桿傳動、氣動、電動。

保溫球閥結構尺寸圖

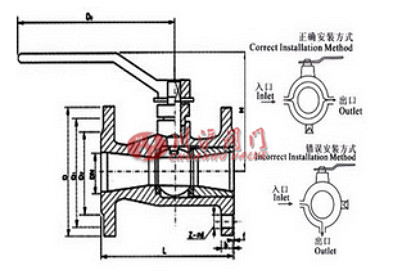

保溫球閥結構圖

保溫球閥連接尺寸

公稱通徑Dn	L	日標、美標-JJS 10K(ANSI 150lb)						日標、美標-JJS 20K(ANSI 300lb)
公稱通徑Dn	L	D	G	T	F	C	N-h	D	G	T	F	C	N-h
20	117	117	127	73	1.6	98.5	4-16	156	73	20.7	1.6	114.5	4-16
25	127	127	152	92	1.6	120.5	4-19	165	92	22.3	1.6	127	8-19
40	165	165	178	105	1.6	139.5	4-19	190	105	25.4	1.6	149	8-22
50	178	178	190	127	1.6	152.5	4-19	210	127	28.6	1.6	168	8-22
8	229	229	279	216	1.6	241.5	8-22	?	?	?	?	?	?
100	254	254	343	270	1.6	298.5	12-25	?	?	?	?	?	?
150	292	292	406	324	1.6	362.5	12-25	?	?	?	?	?	?
200	330	330	533	413	1.6	476.0	12-29

壓力	口徑	L	D	D1	D2	B	Z-Φd	3-G
16	15	108	135	100	78	18	4-18	3-8
	20	117	145	110	85	18	4-18	3-8
	25	127	160	125	100	20	4-18	3-8
	32	140	180	145	120	20	8-18	1/2
	40	165	180	145	120	20	8-18	1/2
	50	178	195	160	135	20	8-18	1/2
	65	203	245	210	185	22	8-18	1/2
	80	229	280	240	210	24	8-23	1/2
	100	254	335	295	265	26	12-23	1/2
	125	267	335	295	265	26	12-23	1/2
	150	292	405	355	320	30	12-25	1/2
	200	330	520	470	435	34	16-25	1/2
25	15	108	135	100	78	18	4-18	3-8
	20	117	145	110	85	18	4-18	3-8
	25	127	160	125	100	20	4-18	3-8
	32	140	180	145	120	20	8-18	1/2
	40	165	180	145	120	20	8-18	1/2
	50	178	195	160	135	20	8-18	1/2
	65	203	230	190	160	24	8-23	1/2
	80	229	300	250	218	30	8-25	1/2
	100	254	360	310	278	34	12-25	1/2
	125	267	425	370	332	36	12-30	1/2
	150	292	425	370	332	36	12-30	1/2
	200	330	550	490	448	44	16-34	1/2
