自力式溫度調節閥 | ZZP

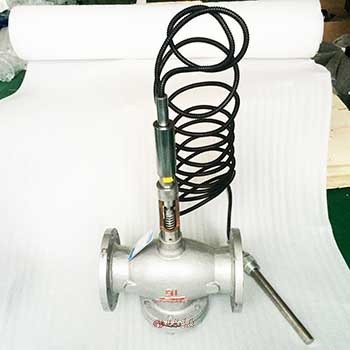

自力式溫度調節閥圖片

自力式溫度調節閥產品說明

自力式溫度調節閥是不需要任何外加能源而進行溫度自動調節。利用液體熱脹冷縮原理，靠感溫包內液體體積變化產生的壓力來調節閥門開度，以達到控制熱源介質流量的目的，終控制被加熱介質的溫度。自力式溫度調節閥適用于蒸汽、熱水、熱油等為介質的各種換熱工況。廣泛應用于供暖、空調、生活熱水中的溫度自動調節，以及特殊工況的溫度自動調節，如化工、紡織、制藥等生產工程。

自力式溫度調節閥技術參數

公稱通徑	15	20	25	32		40	50	65	80	100	125	150	200	250
流通能力CV值	3.2	5	8	12.5		20	32	50	80	120	180	260	350	450
公稱壓力(Mpa)	PN16 PN25
溫度設定范圍℃	40℃~~100℃
導管長度m	導管標準長度3.5m；可特殊定做5m 10m 15m
大工作溫度	球墨鑄鐵				280℃

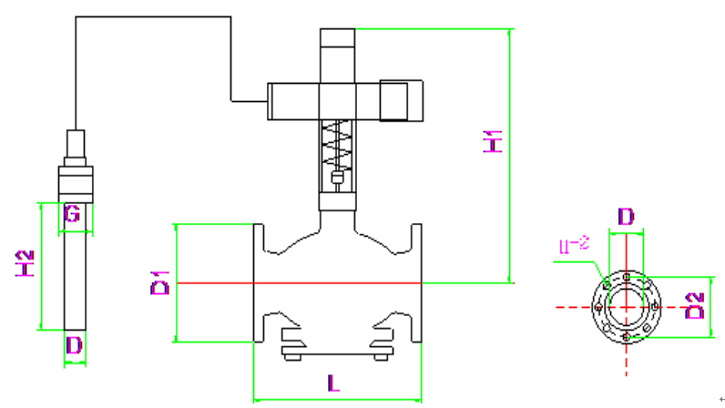

自力式溫度調節閥結構尺寸圖

自力式溫度調節閥結構圖

自力式溫度調節閥連接尺寸

型號		H1 (mm)	1 D1 (mm)	D (mm)	D2 (mm)	L (mm)	d (mm)	G (mm)	H2 (mm)	n-Φ (mm)	重量
DN32		419	135	32	100	180	25	M32*1.5	180	4-Φ18	18.5
DN40		440	145	40	110	200	25	M32*1.5	180	4-Φ18	21
DN50		450	160	50	125	230	25	M32*1.5	180	4-Φ18	26
DN65		465	180	65	145	290	25	M32*1.5	280	4-Φ18	33
DN80		476	195	80	160	310	25	M32*1.5	280	8-Φ18	40
DN100	16KG	500	215	100	180	350	25	M32*1.5	280	8-Φ18	50
DN100	25KG	500	235	100	190	350	25	M32*1.5	280	8-Φ23	53
DN125	16KG	515	245	125	210	395	25	M32*1.5	280	8-Φ18	70
DN125	25KG	515	270	125	220	400	25	M32*1.5	280	8-Φ26	73
DN150	16KG	537	280	150	240	470	25	M32*1.5	280	8-Φ23	98.5
DN150	25KG	537	300	150	250	485	25	M32*1.5	280	12-Φ26	101.5
DN200	16KG	556	335	200	300	495	25	M32*1.5	380	12-Φ22	136
DN200	25KG	556	360	200	310	495	25	M32*1.5	380	12-Φ26	140
DN250	16KG	591	405	250	355	640	25	M32*1.5	380	12-Φ22	206
DN250	25KG	591	425	250	370	622	25	M32*1.5	380	12-Φ30	210

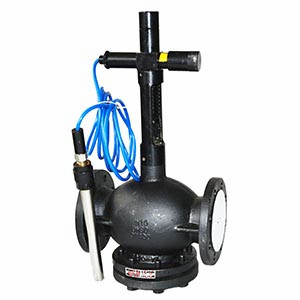

自力式溫度調節閥圖片
