活塞式自力式壓力調節閥 | ZZYP

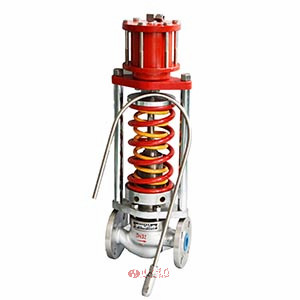

活塞式自力式壓力調節閥圖片

活塞式自力式壓力調節閥產品說明

活塞式自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的自控閥門?；钊阶粤κ綁毫φ{(diào)節閥特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特征，動作靈敏、密封性能好，因而它廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中用氣體、液體及蒸汽介質減壓、穩壓（控制閥后），或泄壓、穩壓（控制閥前）的自動控制。
活塞式自力式壓力調節閥適合適用于高溫、高壓的介質管道使用。

活塞式自力式壓力調節閥技術參數

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允許壓差 (Mpa)	PN16	1.6								1.5		1.2	1,0
允許壓差 (Mpa)	PN40	2.0								1.5		1.2	1,0
閥蓋形式		標準型-17～+300℃、高溫型+300℃～+450℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式		單座、套筒型閥芯
流量特性		線性

活塞式自力式壓力調節閥零件材質

材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	閥桿	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	聚四氟乙烯、柔性石墨
	彈簧	60Si2Mn
	導向套	HPb59-1

活塞式自力式壓力調節閥結構尺寸圖

活塞式自力式壓力調節閥結構圖

活塞式自力式壓力調節閥連接尺寸

公稱通徑(DN)	20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭端間距L（PN1.6、4.0MPa）	160	160	200	200	230	290	310	350	400	480	600	730	850
法蘭端面距L（PN6.4MPa）	230	230	260	260	300	340	380	430	500	550	650	730	900
裝接管尺寸B（PN1.6、4.0MPa）	373	413	483	533	603	753	863	1013	1380	1500	1900	2300	2700
裝接管尺寸B（PN6.4MPa）	443	483	543	593	673	803	933	1093	1480	1570	1950	2300	2750
閥后型不帶取壓管取壓點尺寸B1	≥6DN
閥前型不帶取壓管取壓點尺寸B2	≥2DN
單座、套筒結構高度H	364	364	378	378	386	472	487	518	800	830	860	960	980
雙座結構高度H1	368	375	391	391	405	500	515	547	830	860	920	970	1060
單座控制閥后型H2	55	60	70	75	85	95	100	110	125	150	170	210	230
單座控制閥前型H3	90	90	105	105	115	140	150	170	200	260	325	345	430
雙座型H4	110	110	130	135	165	175	195	210	250	290	345	410	495
導壓管接頭螺紋	M16*1.5

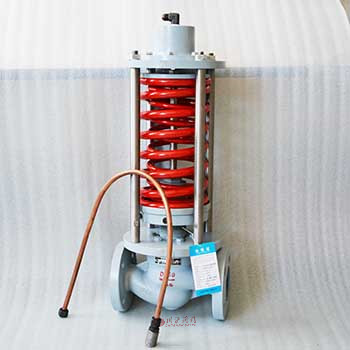

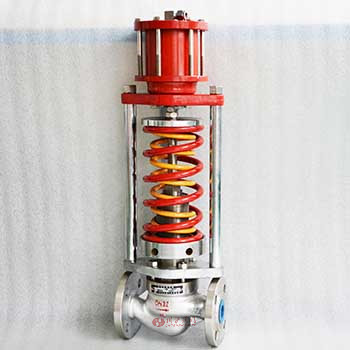

活塞式自力式壓力調節閥圖片
