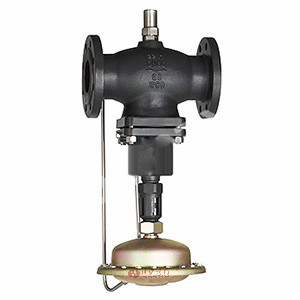

自力式流量調節閥 | ZZL
自力式流量調節閥 產品說明
ZZL自力式流量調節閥（以下簡稱流量閥）是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節流量的節能型產品，具有測量、執行、控制的綜合功能。廣泛運用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。本產品可用于非腐蝕性（高溫度350℃）的液體、氣體和蒸汽等介質的流量控制裝置。
主要特點如下：
1、具有壓力平衡功能，靈敏度高
2、低噪音，性能可靠，免于維護
3、采用標準模塊化設計
4、通過節流閥按標準圖調節流量，方便快捷。
5、通過組合件，可以進行多項組合控制
自力式流量調節閥 技術參數
| 公稱通徑 | DN15、20、25、32、40、50、65、80、100、125、200、250mm |
|
|---|---|---|
| 公稱壓力 | PN1.6、4.0MPa |
|
| 法蘭標準 | ANSI、JIS、DIN、GB、JB（特殊可按用戶提供） | |
| 閥體材料 | 鑄鐵（HT200）、鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） |
|
| 閥芯材料 | 硬密封 | 不銹鋼（1Cr18ni9Ti、1Cr18Ni12MoTi） |
| 軟密封 | 不銹鋼鑲嵌橡膠圈 |
|
| 壓力平衡 | 不銹鋼波紋管（DN15~125）、平衡膜片（DN150~250） | |
自力式流量調節閥 執行器
| 有效面積（cm2） |
250 | 630 |
|---|---|---|
| 節流壓差 | 0.02 | 0.05 |
| 允許上下膜室之間大壓差（Mpa） | 0.4 | 0.15 |
| 材料 | 膜蓋：鋼板鍍鋅；膜片：EPDM或FKM夾纖維 | |
| 控制管線、接頭 | 銅管或鋼管①10X1（mm）；卡套式接頭：R1/4" | |

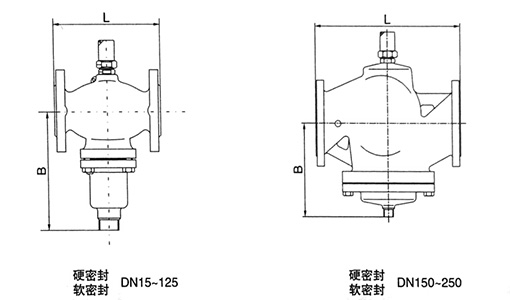

自力式流量調節閥 結構尺寸圖
自力式流量調節閥 連接尺寸
| 口徑 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | (mm) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
| B | (mm) | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 295 | 325 | 372 |
| 約重 | 7 | 9 | 10 | 13 | 17 | 22 | 33 | 41 | 60 | 79 | 85 | 145 | 228 | |
