電動三偏心蝶閥接線圖和調整方法

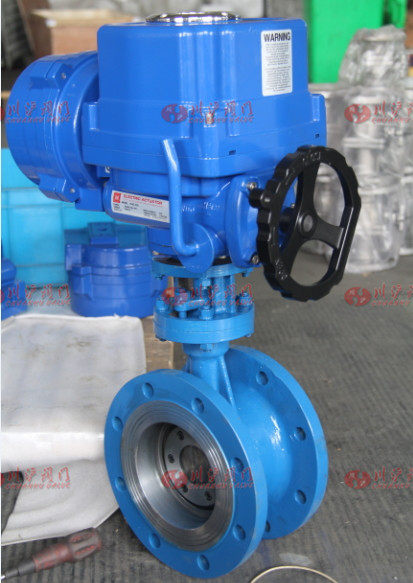

電動三偏心蝶閥由精小型電動執行器和三偏心多層次金屬 硬密封結構，被廣泛用于介質溫度≤425℃的冶金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該電動調節閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具 有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。產品具有以下特點：
1、本閥采用三偏心密封結構，閥座與蝶板磨損小。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

電動三偏心蝶閥（單項AC220V）接線圖 開關型帶無源觸點

電動三偏心蝶閥（單項AC220V）接線圖 調節型輸入輸出信號4-20mA

電動三偏心蝶閥調整方法

電動三偏心蝶閥執行器無論是單機出廠，還是組裝在調節閥上出廠，出廠前均已做調整，但是考慮到運輸和安裝過程中的激烈的振動、撞擊等現象，因此在運行前應確認動作是否準確，如有偏差可以按照如下步驟調整好。

調試說明

1.行程限位的調整(圖13，圖14 )
轉動手輪使執行器運動到閥門全美的位置。然后，用扳手松開限位凸輪固緊螺母，轉動限位凸輪（黃色開，紅色關）將其調整到恰好壓下限位開關( CLS）的位置，再將限位凸輪螺母固緊。這樣就設定好了執行器全關時行程限位的位置。全開時的位置同樣方法設定。

2．機械限位的調整
松開機械限位螺釘?shù)逆i緊螺母，然后手動使執行器運動到全關的位置，旋轉限位螺母，當其碰到里面的扇形齒輪后停止轉動，再旋出兩圈，后上緊鎖緊螺母。這樣就設定好了執行器全關時的機械限位的位置。全開時的位置可同樣設定。如圖1 5所示：

3. 電位器的調整
電位器在執行器中作為一種反饋信號輸出，有三個輸出端子，其中②腳接電位器的滑臂。①腳接執 行器開動作時，與滑臂之間的電阻不斷減小一端，③腳則接執行器關閉動作時與滑臂之間的電阻不斷減小 一端（注意：電位器不應出現阻值過零，跳變現象）。用手柄轉動閥門到全開位置，以開到限位開關動作 為準，用萬用表測量，將接線端子上②腳①腳電阻調整到35Ω- 60Ω之間。若不正確可通過轉動電位器 傳動齒輪調整。
