電動開關蝶閥 | CHD941X

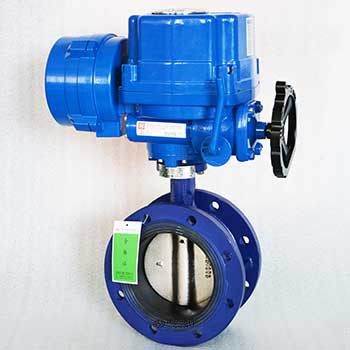

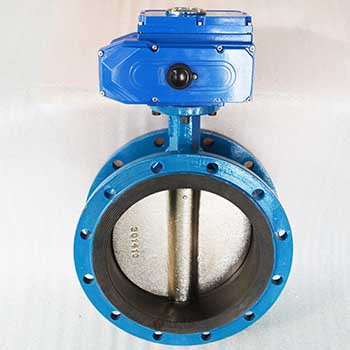

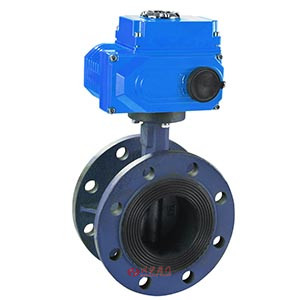

電動開關蝶閥圖片

電動開關蝶閥產品說明

電動開關蝶閥是一種轉角90°的旋轉類蝶閥，連接方式為法蘭，具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合。可廣泛應用于食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。
　蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

電動開關蝶閥性能參數

公稱通徑DN(mm)	50~1200
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式	開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動開關蝶閥材質說明

底座	HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套	銅合金、304、316
閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷	25、35、45
上、下閥軸	2Cr13、304、316、316L
上軸套	銅合金、304、316
填料	聚四氟乙烯/柔性石墨
填料壓蓋組件	HT200、WCB、CF3、CF3M、CF8、CF8M

電動開關蝶閥 AC220V控制方式

電動開關蝶閥結構圖

電動開關蝶閥結構尺寸圖

電動開關蝶閥結構圖

電動開關蝶閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 [DN]	尺寸[mm]							執行器選配
公稱通徑 [DN]	L	L1	L2	H	D	D1	N-D	執行器選配
50	108	165	150	265	120	125	4-18	CHV-005	CHQ-010
65	112	165	150	275	136.2	145	4-18	CHV-005	CHQ-010
80	114	165	150	285	160	160	8-18	CHV-005	CHQ-010
100	127	190	170	300	185	180	8-18	CHV-010	CHQ-020
125	140	190	170	320	245	210	8-18	CHV-010	CHQ-020
150	140	190	170	396	340	240	8-22	CHV-010	CHQ-020
200	152	270	220	430	415	295	12-22	CHV-020	CHQ-030
250	165	270	220	462	445	355	12-26	CHV-040	CHQ-040
300	178	270	220	507	475	410	12-26	CHV-060	CHQ-050
350	190	270	220	538	500	470	16-26	CHV-080	CHQ-060
400	216	270	220	570	530	525	16-30	CHV-100	CHQ-080
450	222	270	220	592	580	585	20-30	CHV-120	CHQ-100
500	229	270	220	650	615	650	20-33	CHV-140	CHQ-120
600	267	270	220	650	615	770	20-36	CHV-160	CHQ-140
700	292	270	220	650	615	840	24-36	CHV-180	CHQ-160
800	318	270	220	650	615	950	24-39	CHV-200	CHQ-180
