當前位置：首頁 > 產品中心 > 電動閘閥電動閘閥

電動排渣閘閥 | PZ941H

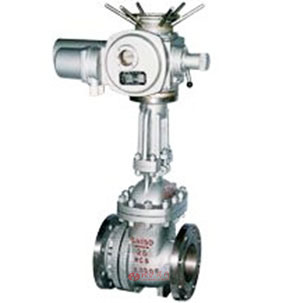

電動排渣閘閥產品圖片

電動排渣閘閥產品說明

電動排渣閘閥是采用國內先進的電動執行器與高品質的排渣閘閥組成。電動排渣閘閥適用于公稱壓力PN1.6～6.4Mpa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，電動排渣閘閥適用介質為：灰水混合物，渣水混合物（渣水比1:6,大料度<50MM）。
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。
2、啟閉件采用半密封副強制密封，性能優良。
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。
4、.閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。
6、.中大口徑設置滾動軸承，啟閉輕松。

電動排渣閘閥技術參數

設計制造	JB/T 8691-98
結構長度	GB/T 15188.2-94
法蘭連接尺寸	GB/T 9113-2000
閥門檢查和試驗	GB/T 13927-92

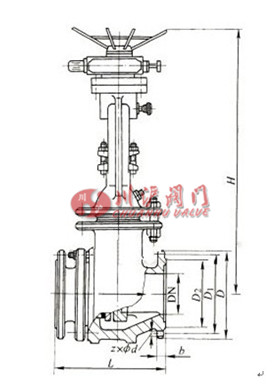

電動排渣閘閥結構尺寸圖

電動排渣閘閥結構圖

電動排渣閘閥連接尺寸

公稱壓力	公稱通徑	L	D	D1	D2	b	f	Z-d	H	D0	WT(Kg)
1.6MPa	50	250	160	125	100	16	3	4-18	335	250	60
	80	280	195	160	135	20	3	8-18	510	280	78
	100	300	215	180	155	20	3	8-18	685	300	96
	150	350	280	240	210	24	3	8-23	790	300	158
	200	400	335	295	265	26	3	12-23	885	350	222
	250	450	405	355	320	30	3	12-25	1015	400	289
	300	500	460	410	375	30	3	12-25	1190	450	365
	350	550	520	470	435	34	4	16-25	1350	500	558
	400	600	580	525	485	36	4	16-25	1460	500	850
	450	650	640	585	545	40	4	20-30	1620	550	1164
	500	700	705	650	608	44	4	20-34	1800	550	1482
2.5MPa	50	250	160	125	100	20	3	4-18	335	250	99
	80	280	195	160	135	22	3	8-18	510	280	118
	100	300	230	190	160	24	3	8-23	685	300	147
	150	350	300	250	218	30	3	8-25	790	300	204
	200	400	360	310	278	34	3	12-25	885	350	273
	250	450	425	370	332	36	3	12-30	1015	400	373
	300	500	485	430	390	40	4	16-30	1190	450	478
	350	550	550	490	448	44	4	16-34	1350	500	680
