當前位置：首頁 > 產品中心 > 電動閘閥電動閘閥

電動閘閥 | Z941H

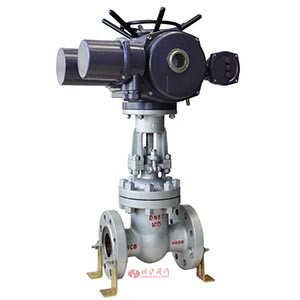

電動閘閥圖片

電動閘閥產品說明

電動閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關或調節，方便快捷。電動楔式閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石油、化工、水力、火力電站各種系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
電動閘閥默認配Z型多回轉電動執行機構，選配其他品牌執行機構。電機為三相交流，380V（特殊訂貨660V或220V），Z型多回轉電動執行機構分為戶外型、隔爆型、整體型、整體調節型、隔爆整體型、隔爆整體調節型。

電動閘閥材質

閥體、閥蓋	閥板	閥座	閥桿	填料	適用介質	適用溫度(≤℃)
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO	ZGlCr5M0+ Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti	Crl了Ni2	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	硝酸類、堿類	200
ZG00Crl7Nil4M02	316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲銨液、磷酸	200

電動閘閥性能參數

公稱壓力(MPa)	試驗壓力(MPa)
公稱壓力(MPa)	殼體	密封(液)	密封(氣)	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6

電動閘閥結構尺寸圖

電動閘閥結構圖

電動閘閥連接尺寸

Z941H、Z941Y、Z941W 型 PN16 電動楔式閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	n×Φd	H	重量/kg
50	250	160	125	100	16	4×Φ18	615	50
65	265	180	145	120	18	4×Φ18	630	53
80	280	195	160	135	18	8×Φ18	710	63
100	300	215	180	155	20	8×Φ18	740	83
125	325	245	210	185	22	8×Φ18	820	128
150	350	280	240	210	24	8×Φ23	907	174
200	400	335	295	265	26	12×Φ23	1100	310
250	450	405	355	320	30	12×Φ25	1200	455
300	500	460	410	375	30	12×Φ25	1540	560
350	550	520	470	435	34	16×Φ25	1700	885
400	600	580	525	485	36	16×Φ30	1933	1120
450	650	640	585	545	40	20×Φ30	2160	1330
500	700	705	650	608	44	20×Φ34	2240	1516

Z941H、Z941Y、Z941W 型 PN25 電動楔式閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	n×Φd	H	重量/kg
50	250	160	125	100	20	4×Φ18	615	50
65	265	180	145	120	22	4×Φ18	630	53
80	280	195	160	135	22	4×Φ18	710	63
100	300	230	190	160	24	8×Φ23	740	149
125	325	270	220	188	28	8×Φ25	820	192
150	350	300	250	218	30	8×Φ25	907	216
200	400	360	310	278	34	12×Φ25	1100	286
250	450	425	370	332	36	12×Φ30	1200	366
300	500	485	430	390	40	16×Φ30	1540	660
350	550	550	490	448	44	16×Φ34	1700	770
400	600	610	550	505	48	16×Φ34	1933	990

Z941H、Z941Y、Z941W 型 PN40 電動楔式閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	n×Φd	H	重量/kg
50	250	160	125	100	20	4×Φ18	616	49
65	280	180	145	120	22	8×Φ18	630	65
80	310	195	160	135	22	8×Φ18	690	140
100	350	230	190	160	24	8×Φ23	803	160
125	400	270	220	188	28	8×Φ25	910	213
150	450	300	250	218	30	8×Φ25	985	239
200	550	375	320	282	38	12×Φ30	1132	356
250	650	445	385	245	42	12×Φ34	1331	517
300	750	510	450	408	46	16×Φ34	1470	825
350	850	570	510	465	52	16×Φ34	1740	1029
400	950	655	585	535	58	16×Φ41	1859	1433
500	1150	755	670	612	62	20×Φ48	2450	2130

Z941H、Z941Y、Z941W 型 PN63 電動楔式閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	n×Φd	H	重量/kg
50	250	175	135	105	26	4×Φ23	616	49
65	280	200	160	130	28	8×Φ23	630	65
80	310	210	170	140	30	8×Φ23	695	140
100	350	250	200	168	30	8×Φ25	791	160
125	400	295	240	202	36	8×Φ30	868	200
150	450	340	280	240	38	8×Φ34	995	301
200	550	405	345	300	44	12×Φ34	1192	480
250	650	470	400	352	48	12×Φ41	1403	698
300	750	530	460	412	54	16×Φ41	1707	761
350	850	595	525	475	60	16×Φ41	2084	1135
400	950	670	585	525	66	16×Φ48	2238	1948
500	1150	800	705	640	70	20×Φ54	2610	2855

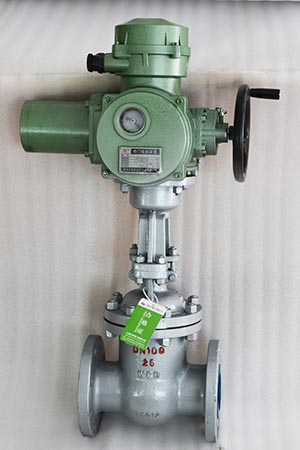

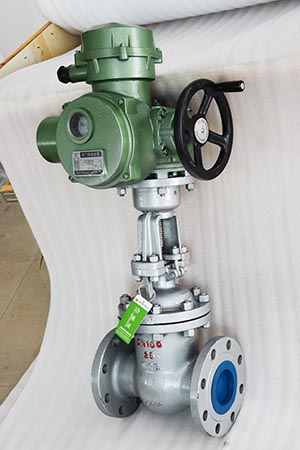

電動閘閥圖片
