暗桿刀閘閥 | DMZ73X

暗桿刀閘閥圖片

暗桿刀閘閥產品說明

暗桿刀閘閥

1，暗桿刀閘閥是閘閥中的新品種，體積小，重量輕，輕型節材，是污水、煤漿、糖漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等行業中的理想產品。
2，采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，摩擦較少，經久耐用。
3，上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封改成了面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封結構，使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。
4，在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。
5，特別適合在粉塵及干燥的惡劣環境中長期正常工作。

6，可根據使用單位的環境和要求來設計與生產，適合用戶的安裝和使用。

設計制造 :JB/T8691-1998
結構長度 : GB/T15188.2-94
法蘭連接 : GB/T9113.1-2000 JB/T79-94 ?HG/20592
試驗與驗收 : GB/T13927-92

暗桿刀閘閥性能規范

公稱壓力（MPa)	PN
殼體試驗	1.5*PN
密封試驗	1.1*PN
工作溫度	橡膠≤80℃；四氟密封≤180℃；硬密封≤425℃
適用介質	紙漿、污水、煤煤氣等

暗桿刀閘閥材質說明

閥體、上蓋	碳鋼、不銹鋼
碳鋼、不銹鋼	碳鋼、不銹鋼
閥桿	不銹鋼
密封圈	橡膠、四氟、不銹鋼、硬質合金

暗桿刀閘閥結構尺寸圖

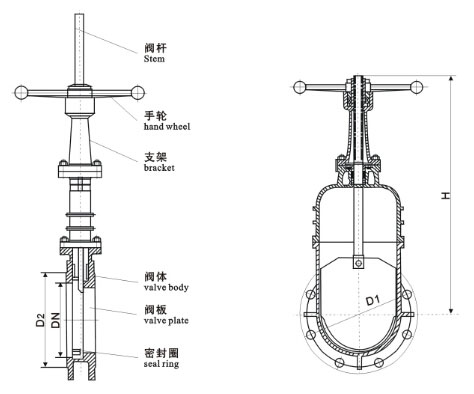

暗桿刀閘閥結構圖

暗桿刀閘閥連接尺寸

公稱壓力（MPa）	公稱通徑	L	D	D1	D2	H	N-M	D0
1.0	150	70	280	240	210	475	8-M20	280
	200	80	335	295	265	540	8-M20	360
	250	85	390	350	320	630	12-M20	360
	300	100	440	400	368	480	12-M20	400
	350	100	500	460	428	885	16-M20	400
	400	110	565	515	782	990	16-M22	400
	450	120	615	565	532	1100	20-M22	530
	500	130	670	620	585	1200	20-M22	530
	600	140	780	725	685	1450	20-M27	600
	700	165	895	840	800	1700	24-M27	600
	800	190	1010	950	905	2000	24-M30	680
