當前位置：首頁 > 產品中心 > 電動閘閥電動閘閥

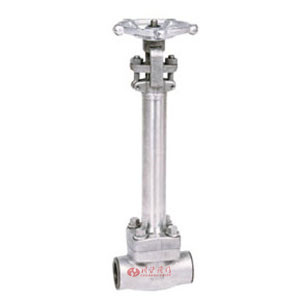

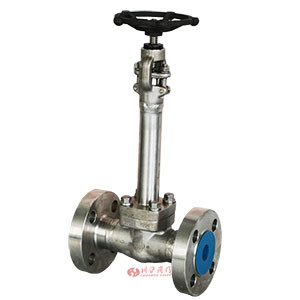

低溫鍛鋼閘閥 | DWZ41Y
低溫鍛鋼閘閥 產品說明
低溫鍛鋼閘閥符合API602和ANSIB16.34.檢驗與測試按API598，標志按MSS-SP-25。
采用以下結構
全徑和縮徑
結構長度按ASNI B16.10
法蘭尺寸按ASNI B16.5
壓力自緊式閥蓋
明桿支架型(OS&Y)
自定心壓板壓套式
整體式上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
低溫鍛鋼閘閥 材質說明
| 零件名稱 | AS to ASTM | SS to ASTM | ||
|---|---|---|---|---|
| Type Lf2 | Type Lf3 | Type F304（L） | TypeF316(L) | |
| 閥體 | A352 U2 | A352 Lf2 | A182 F304(L) | A182 F316(L) |
| 閥座 | A276 410+STL | A276 304+STL | A276 304(L)+STL | A276 316(L)+STL |
| 閘板 | A352 LF2+STL | A352 Lf3+STL | A182 F304(L)+STL | A182 F316(L)+STL |
| 閥桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
| 墊片 | 不銹鋼+柔性石墨 | |||
| 閥蓋 | A352 Lf2 | A352 LF2 | A182 F304(L) | A182 F316(L) |
| 閥蓋/螺栓 | A193 L7 | A193 L7 | A193 B8 | A193 B8M |
| 圓柱銷 | A276 420 | A276 304 | ||
| 填料壓蓋 | A182 F304(L) | A182 F316(L) | ||
| 活節螺栓 | A193 L7 | A193 L6 | A193 B8 | A193 B8M |
| 填料壓板 | WCB | A182 F11 | A182 F304(L) | A182 F316(L) |
| 螺母 | A1942H | A1944 | A1948 | A194 8M |
| 閥桿螺母 | A276-420 | |||
| 鎖緊螺母 | A1942H | A1944 | A1948 | A194 8M |
| 銘牌 | SS | |||
| 手輪 | A197 | |||
| 潤滑墊片 | A473 431 | |||
| 填料 | 柔性石墨 | PTFE | ||
| 使用溫度 | ^-40°C | ^-196? | ||

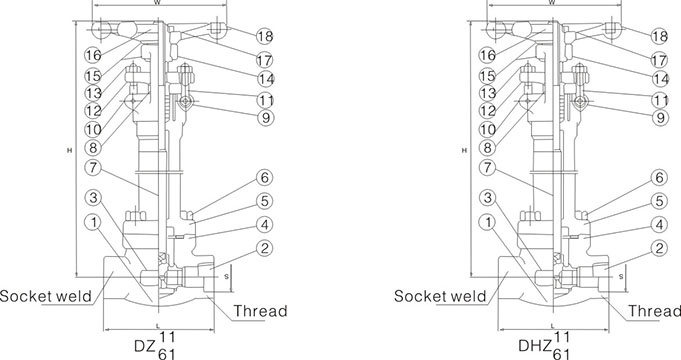

低溫鍛鋼閘閥 結構尺寸圖
低溫鍛鋼閘閥 連接尺寸
| NPS | 縮徑 | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | / |
|---|---|---|---|---|---|---|---|---|
| 全徑 | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| L | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| H（開） | 330 | 333 | 360 | 407 | 475 | 475 | 551 | |
| W | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 5.2 | 7.1 | 9.4 | 12.5 | 15.0 | 17.8 | 28.0 |
| 焊接式 | 4.8 | 6.4 | 8.7 | 12.2 | 13.4 | 15.2 | 26.0 | |
