刀閘閥 | PZ73H

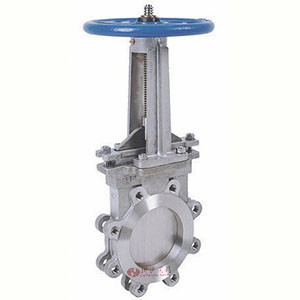

刀閘閥圖片

刀閘閥產品說明

刀閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀閘閥只能作全開和全關，不能作調節和節流。刀閘閥主要由閥體、O型圈、閘板、閥桿、支架等部件組成。刀閘閥采用對夾一體式結構，體積小，重量輕；完全敞開的通道，可以防止介質在閥內的沉積，采用可更換式密封結構，一改普通漿液閥與刀型閘閥維修難的問題。閥體材質由傳統的鑄鋼更換成了球墨鑄鐵，耐腐蝕性更好，有效延長了使用壽命。
刀閘閥的閘板有兩個密封面，常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

設計制造標準：
設計制造:JB/T8691-1998
法蘭連接:GB/T9113.1-2000JB/T79-94
結構長度:GB/T15188.2-94
試驗與驗收:GB/T13927-92

刀閘閥性能規范

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃-900℃≤100℃	紙漿、污水、煤漿、灰、渣水混和物

刀閘閥材質說明

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

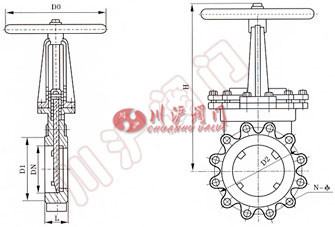

刀閘閥結構尺寸圖

刀閘閥結構圖

刀閘閥連接尺寸

MPa	DN	L	D1	D2	H	N-M	D0	W(Kg)
1.0	50	48	100	125	285	4-M16	180	8
	65	48	120	145	298	4-M16	180	10
	80	51	135	160	315	4-M16	220	12
	100	51	155	180	365	8-M16	220	14
	125	57	185	210	400	8-M16	230	22
	150	57	210	240	475	8-M20	280	29
	200	70	265	295	540	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	76	368	400	780	12-M20	400	100
	350	76	428	460	885	16-M20	400	119
	400	89	482	515	990	16-M22	400	195
	450	89	532	565	1100	20-M22	530	285
	500	114	585	620	1200	20-M22	530	389
	600	114	685	725	1450	20-M27	600	529
	700	127	800	840	1700	24-M27	600	790
	800	127	898	950	2000	24-M30	680	850
	900	154	998	1050	2300	28-M30	680	900
	1000	165	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300
1.6	50	48	100	125	285	4-M16	180	8.5
	65	48	120	145	295	4-M16	180	10.7
	80	51	135	160	315	8-M16	220	13
	100	51	155	180	365	8-M16	220	15
	125	57	185	210	400	8-M16	230	23.5
	150	57	210	240	475	8-M20	280	31
	200	70	265	295	540	12-M20	360	40.7
	250	70	320	355	630	12-M20	360	70
	300	76	375	410	780	12-M22	400	107
	350	76	435	470	885	16-M22	400	129
	400	89	485	525	990	16-M27	400	215
	450	89	545	585	1100	20-M27	530	305
	500	114	608	650	1200	20-M30	530	410
	600	114	718	770	1450	20-M36	600	550
	700	127	788	840	1700	24-M36	600	820
	800	127	898	950	2000	24-M36	680	950
	900	154	998	1050	2300	28-M36	680	1020
	1000	165	1110	1170	2500	28-M42	700	1120
	1200	190	1325	1390	2800	32-M48	800	1480
