排渣閘閥 | PZ41H

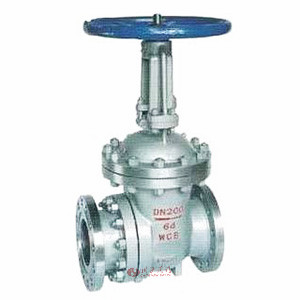

排渣閘閥圖片

排渣閘閥產品說明

排渣閥適用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。
產品結構特點
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接
2、啟閉件采用半密封副強制密封，性能優良
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性
6、中大口徑設置滾動軸承，啟閉輕松。

排渣閘閥性能參數

PZ41H排渣閘閥工作溫度	≤100℃
PZ41H排渣閘閥閥體材料	碳鋼WCB
PZ41H排渣閘閥適用介質	灰渣水混合物，渣水比≥1:15，大類徑≤50mm

排渣閘閥結構尺寸圖

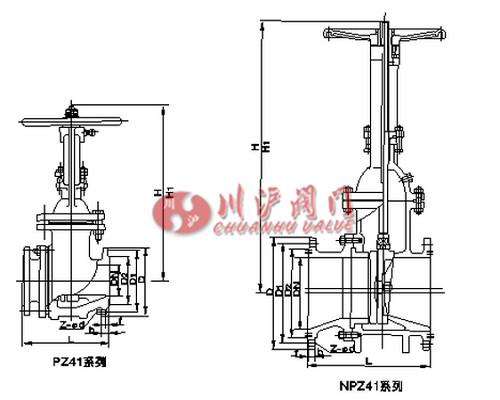

排渣閘閥結構圖

排渣閘閥連接尺寸

型號 Type	公稱通徑 DN/mm	主要尺寸
型號 Type	公稱通徑 DN/mm	L	D	D1	D2	b	Z-?d	H
PZ41H-10C PL41H-10C PZ41H-16C PL41H-16C NPZ41H-10C NPZ41H-16C 電動排渣閥尺寸同上，高度重量加電動頭。	50	250	165	125	102	20	4-?18	335
	80	280	200	150	133	22	8-?18	510
	100	300	220	180	150	24	8-?18	685
	150	350	285	240	212	28	8-?22	790
	200	400	340	295	268	30	12-?22	885
	250	450	405	355	320	32	12-?26	1015
	300	500	460	41O	370	34	12-?26	1190
	350	550	520	470	430	38	16-?26	1350
	400	600	580	525	482	40	16-?30	1460
	500	700	715	650	585	46	20-?33	1820
PZ41H-25 PZ941H-25 NPZ41H-25 NPZ941H-25 電動尺寸同上，高度、重量外加電動裝置。	50	250	165	125	102	20	4-?18	335
	80	280	200	150	133	22	8-?18	510
	100	300	235	190	158	24	8-?22	685
	150	350	300	250	212	30	8-?26	190
	200	400	360	31O	278	34	12-?26	885
	250	450	425	370	335	36	12-?30	1015
	300	500	485	430	390	40	16-?30	1190
	350	550	555	490	450	44	16-?33	1350
	400	600	620	550	505	48	16-?36	1460
	450	650	670	600	555	50	20-?36	1620
	500	700	730	660	615	52	20-?36	1820
PL41H-25 PL941H-25 電動尺寸同上，高度、重量外加電動裝置。	150	400	300	250	212	30	8-?26	91O
	200	500	360	31O	278	34	12-?26	1100
	250	550	425	370	335	36	12-?30	1430
	300	650	485	430	390	40	16-?30	1558
	350	700	555	490	450	44	16-?33	1678
	400	750	620	550	505	48	16-?36	1830
	450	850	670	600	555	50	20-?36	1990
	500	900	730	660	615	52	20-?36	2160
