管道阻火器 | GYW
管道阻火器 產品說明
GYW型管道阻火器適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨原油等，輸送可燃性氣體的管道上、火炬系列、油氣回收系統、加熱爐燃料氣的管網上、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統。阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火。易檢修，安裝方便。耐燒性能合格，耐燒試驗1小時無回火現象。 阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。
管道阻火器 用途
1、輸送可燃性氣體的管道上；
2、火炬系統；
3、油氣回收系統；
4、加熱爐燃料氣的管網上；
5、氣體凈化通化系統；
6、氣體分析系統；
7、煤礦瓦斯排放系統

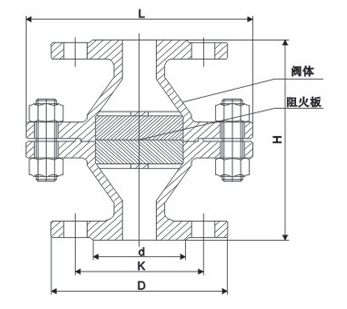

管道阻火器 結構尺寸圖
管道阻火器 連接尺寸
| 型號 | 口徑 | ?? PN (MPa) |
??????? 外形尺寸 | ????? 螺栓 | ||||
|---|---|---|---|---|---|---|---|---|
| K | D | DL | L | 數量 | 螺紋 | |||
| GYW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
| GYW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
| GYW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
| GYW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 | |
| GYW-80 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 | |
| GYW-100 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 | |
| GYW-150 | DN150 | 240 | 285 | 460 | 360 | 8 | M20 | |
| GYW-200 | DN200 | 295 | 340 | 520 | 420 | 12 | M20 | |
| GYW-250 | DN250 | 355 | 405 | 580 | 430 | 12 | M24 | |
| GYW-300 | DN300 | 410 | 460 | 705 | 450 | 12 | M24 | |
| GYW-600 | DN600 | 770 | 840 | 1120 | 580 | 20 | M33 | |
