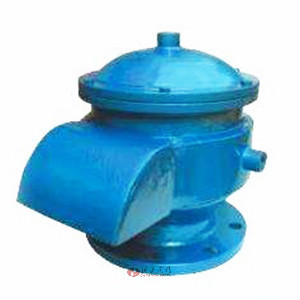

夾套保溫呼吸閥 | JAV-I
夾套保溫呼吸閥 產品說明
JAV-I夾套保溫呼吸閥是在普通全天候呼吸閥基礎上焊接金屬夾套而成，用于安裝原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的主要安全設備，夾套保溫呼吸閥是起蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。適用于北方等寒冷地區，夾套保溫呼吸閥通常與阻火器配套使用。
夾套保溫呼吸閥 特點及性能
新型夾套保溫呼吸閥殼體選用碳鋼、鋁合金和不銹鋼，耐腐蝕性好；閥盤采用四氟材料，耐低溫，防凍性能好；結構簡單，易檢修，安全方便； 新型夾套保溫呼吸閥性能完全符合石油工業部標準SY7511-87規定。
夾套保溫呼吸閥 技術參數
| A級正壓 | 355Pa (36毫米水柱) |
|---|---|
| 負壓 | 295Pa (30毫米水柱) |
| B級正壓 | 980Pa (100毫米水柱) |
| 負壓 | 295Pa (30毫米水柱) |
| C級正壓 | 1765Pa (180毫米水柱) |
| 負壓 | 295Pa (30毫米水柱 |

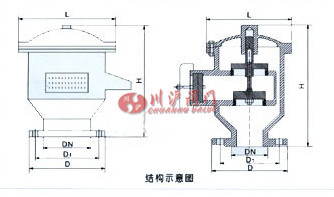

夾套保溫呼吸閥 結構尺寸圖
夾套保溫呼吸閥 連接尺寸
| 保溫呼吸閥 規格 |
保溫呼吸閥 重量（Kg臺） |
安裝尺寸 | ||||
|---|---|---|---|---|---|---|
| D1 | D1 | L | H | n×Φ | ||
| DN50 | 6.5 | Φ110 | Φ140 | 160 | 255 | 4×14 |
| DN80 | 9.8 | Φ150 | Φ185 | 213 | 260 | 4×18 |
| DN100 | 12 | Φ170 | Φ205 | 265 | 290 | 4×18 |
| DN150 | 21 | Φ225 | Φ260 | 305 | 330 | 8×18 |
| DN200 | 31 | Φ280 | Φ315 | 355 | 350 | 8×18 |
| DN250 | 35 | Φ335 | Φ370 | 420 | 400 | 12×18 |
