氨用截止閥 | J41B

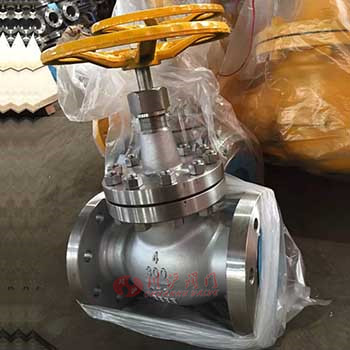

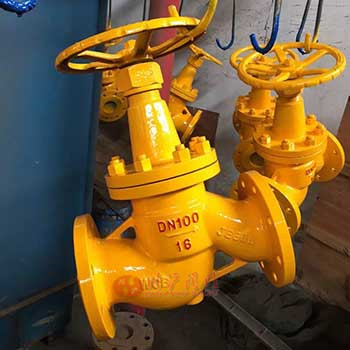

氨用截止閥圖片

氨用截止閥產品說明

氨用截止閥經常要用到氧氣、氮?dú)狻錃?、氬氣等氣體。這些氣體一般都是貯存在專用的高壓氣體中。使用時通過氨用截止閥使氣體壓力降至實驗所需范圍，再經過其它控制閥門細調，使氣體輸入使用系統。常用的減壓閥為氨用截止閥，簡稱氨用閥。
氨用截止閥的高壓腔與鋼瓶連接，低壓腔為氣體出口，并通往使用系統。高壓表的示值為鋼瓶?jī)?nèi)貯存氣體的壓力。低壓表的出口壓力可由調節螺桿控制. 使用時先打開鋼瓶總開關，然后順時針轉動低壓表壓力調節螺桿，使其壓縮主彈簧并傳動薄膜、彈簧墊塊和頂桿而將活門打開。這樣進口的高壓氣體由高壓室經節流減壓后進入低壓室，并經出口通往工作系統。轉動調節螺桿，改變活門開啟的高度，從而調節高壓氣體的通過量并達到所需的壓力值。氨用截止閥都裝有安全閥。它是保護氨氣減壓閥并使之安全使用的裝置，也是氨氣減壓閥出現故障的信號裝置。如果由于活門墊、活門損壞或由于其它原因，導致出口壓力自行上升并超過一定許可值時，安全閥會自動打開排氣。

氨用截止閥性能指標

公稱壓力PN（MPA）	試驗壓力PS（MPa）	適用介質	適用溫度（℃）
2.5	3.8	? 氨氣、氨液等 NH3	? 巴氏合金 -40℃ +150℃	? 四氟 -40℃ +200℃
4.0	6.4	? 氨氣、氨液等 NH3	? 巴氏合金 -40℃ +150℃	? 四氟 -40℃ +200℃

氨用截止閥零件材質

零件名稱	閥體、閥蓋	密封圈	填料	填料壓蓋	墊片
J41B-25C	鑄鋼	巴氏合金	? 聚四氟乙　烯	碳鋼	? 聚四氟乙　烯
J41B-25Z	灰鑄鐵			碳鋼
J41B-25P	不銹鋼			不銹鋼
J41F-25Z	灰鑄鐵	?		碳鋼

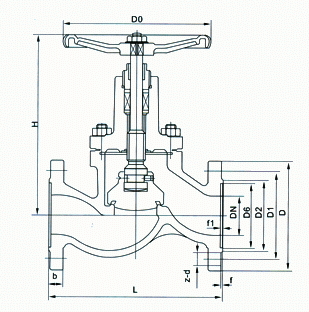

氨用截止閥結構尺寸圖

氨用截止閥結構圖

氨用截止閥連接尺寸

公稱通徑 DN（mm）	尺　　寸
公稱通徑 DN（mm）	L	D	D1	D2	D4	b	f	f1	Z-φd	關	開	D3
10	130	90	60	40	35	16	2	4	4-φ14	165	185	110
15	130	95	65	45	40	16	2	4	4-φ14	165	185	110
20	150	105	75	55	51	18	2	4	4-φ14	170	200	120
25	160	115	85	65	58	18	2	4	4-φ14	197	210	120
32	180	135	100	78	66	20	2	4	4-φ18	199	213	140
40	200	145	110	85	76	20	3	4	4-φ18	248	264	160
50	230	160	125	100	88	22	3	4	4-φ18	265	295	180
65	290	180	145	120	110	24	3	4	8-φ18	310	349	220
80	310	195	160	135	121	26	3	4	8-φ18	340	357	240
100	350	230	190	160	150	30	3	4.5	8-φ23	380	413	280
125	400	270	220	188	176	32	3	4.5	8-φ25	430	451	320
150	480	300	250	218	204	32	3	4.5	8-φ25	505	492	360
200	600	360	310	278	260	34	3	4.5	12-φ25	550	806	400
250	650	425	370	335	31	36	3	4.5	12-φ30	730	880	450
300	750	485	430	390	364	40	3	4.5	16-φ30	-	995	550

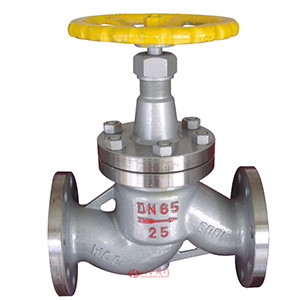

氨用截止閥圖片
