電動管夾閥 | GJ941X
電動管夾閥 產品說明
電動管夾閥是一種具有獨特結構形式的新型閥門,因其卓越的耐磨防腐性能而倍受青睞,適應于低壓管道的顆粒漿體或化學介質的輸送控制系統。電動管夾閥開啟方便靈活,密封性能好,杜絕了跑冒滴漏等現象的發生,膠管可定期更換,而閥體能長期使用,節省費用。膠管閥可以替代閘閥、截止閥和調節閥，提高使用壽命5-10倍。GJ941X-6L智能型電子式電動膠管閥由電子式電動執行機構(3610L/3410L系列)與管夾閥組成，安裝簡易方便，耐磨、耐腐蝕。
電動管夾閥 材質
| 名稱 | 材料 |
|---|---|
| 閥體 | 鑄鐵，鋁合金 |
| 套管 | 橡膠 |
| 閥桿 | 鑄銅、碳鋼 |
| 壓桿 | 球墨鑄鐵 |
| 電動頭 | 組合件 |
| 托架 | 球墨鑄鐵 |
電動管夾閥 結構尺寸圖
電動管夾閥 連接尺寸
| 規格 | L | ~H | B | Φ | D1 | n-d0 | 選配電動執行器 |
|---|---|---|---|---|---|---|---|
| DN25 | 100 | 490 | 100 | 180 | 75 | 4-Φ11 | 361/341LSA-20 |
| DN32 | 125 | 510 | 115 | 180 | 90 | 4-Φ13 | 361/341LSA-20 |
| DN50 | 180 | 550 | 165 | 180 | 125 | 4-Φ18 | 361/341LSB-30 |
| DN65 | 230 | 600 | 220 | 200 | 145 | 4-Φ18 | 361/341LSB-50 |
| DN80 | 280 | 600 | 220 | 200 | 160 | 4-Φ18 | 361/341LSB-50 |
| DN100 | 360 | 720 | 290 | 200 | 180 | 8-Φ18 | 361/341LSB-50 |
| DN125 | 445 | 775 | 315 | 200 | 210 | 8-Φ18 | 361/341LSC-65 |
| DN150 | 490 | 1020 | 380 | 310 | 240 | 8-Φ22 | 361/341LSC-99 |
| DN200 | 540 | 1090 | 480 | 310 | 295 | 12-Φ22 | 361/341LSC-99 |
| DN250 | 625 | 1170 | 610 | 310 | 350 | 12-Φ22 | 361/341LSC-160 |
| DN300 | 730 | 1260 | 710 | 310 | 400 | 12-Φ22 | 361/341LSC-160 |

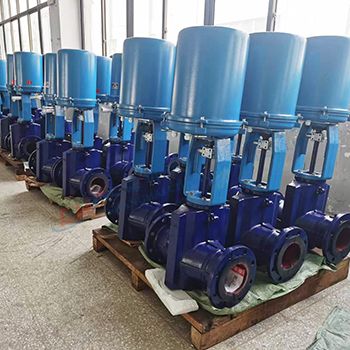

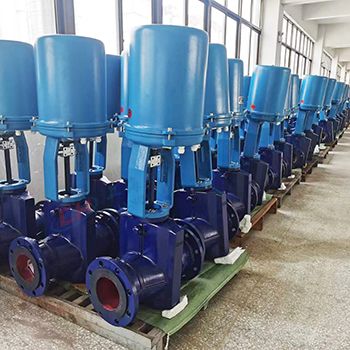

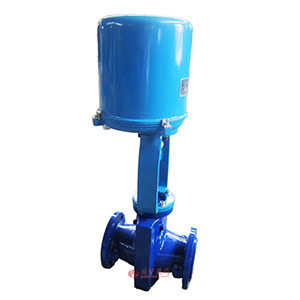

電動管夾閥圖片
