安全回流閥 | AH42F

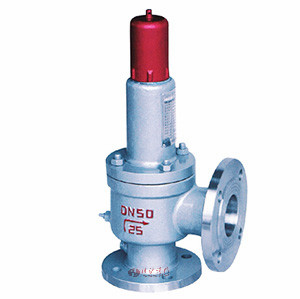

安全回流閥圖片

安全回流閥產品說明

AH42F安全回流閥適用于液化石油氣泵出口的液相出口管路上，用于超壓介質的安全回流，標準回流壓差大于0.5MPa時液化石油氣能自動回流入罐。AH42F安全回流閥可調整回流壓差為0.3~0.8MPa，或按用戶要求確定，當泵前壓力超過規(guī)定值時，閥門自動開啟，并起安全回流作用，保證設備和管路的安全運行。

安全回流閥產品特點

設計、制造	GB/T12243
法蘭連接	JB/T79-94、GB9113-2000
結構長度	GB12221-89
公稱通徑	DN25~DN150mm
公稱壓力	PN1.6、2.5、4.0MP

安全回流閥結構尺寸圖

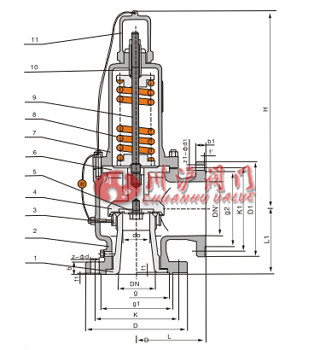

安全回流閥結構圖

安全回流閥連接尺寸

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-?d	DN'	D1	K1	g2	b1	f'	Z1-?d1	L	L1	≈H
AH42F-16C A42F-16C	20	15	105	75	/	55	16	2	/	4-14	25	115	85	65	16	2	4-14	110	95	378
	25	16	115	85	/	65	16	2	/	4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100	/	78	18	2	/	4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110	/	85	18	3	/	4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125	/	100	20	3	/	4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145	/	120	20	3	/	4-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160	/	135	20	3	/	8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	220	180	/	155	22	3	/	8-18	125	250	210	185	22	3	8-18	195	175	690
	125	80	250	210	/	185	22	3	/	8-18	150	285	240	210	24	3	8-23	210	190	780
	150	100	285	240	/	210	24	3	/	8-23	175	310	270	240	26	3	8-23	255	230	838
	200	125	340	295	/	265	26	3	/	12-23	250	405	355	320	30	3	12-26	300	260	992
	250	150	405	355	/	320	30	3	/	12-26	300	460	410	375	30	4	12-26	350	320	1266
	300	220	460	410	/	375	30	4	/	12-26	400	580	525	485	36	4	16-30	370	350	1283
	350	250	520	470	/	435	34	4	/	16-26	500	715	650	608	44	4	20-34	500	450	1520
	400	280	580	525	/	485	36	4	/	16-30	500	715	650	608	44	4	20-34	500	450	1530
AH42F-25 A42F-25	20	15	105	75	/	55	16	2	/	4-14	25	115	85	65	16	2	4-14	110	95	378
	25	16	115	85	/	65	16	2	/	4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100	/	78	18	2	/	4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110	/	85	18	3	/	4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125	/	100	20	3	/	4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145	/	120	22	3	/	8-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160	/	135	22	3	/	8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	230	190	/	160	24	3	/	8-23	125	250	210	185	22	3	8-18	195	175	690
	125	80	270	220	/	188	28	3	/	8-26	150	285	240	210	24	3	8-23	210	190	780
	150	100	300	250	/	218	30	3	/	8-26	175	310	270	240	26	3	8-23	255	230	838
	200	125	360	310	/	278	34	3	/	12-26	250	405	355	320	30	3	12-26	300	260	992
	250	150	425	370	/	332	36	3	/	12-30	300	460	410	375	30	4	12-26	350	320	1266
	300	220	485	430	/	390	40	4	/	16-30	400	580	525	485	36	4	16-30	370	350	1283
AH42F-40 A42F-40	20	15	105	25	51	55	16	2	4	4-14	25	115	85	65	16	2	4-14	110	95	378
	25	16	115	85	58	65	16	2	4	4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100	66	78	18	2	4	4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110	76	85	18	3	4	4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125	88	100	20	3	4	4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145	110	120	22	3	4	8-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160	121	135	22	3	4	8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210	185	22	3	8-18	195	175	690
	125	80	270	220	176	188	28	3	4.5	8-26	150	285	240	210	24	3	8-23	210	190	780
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270	240	26	3	8-23	255	230	838
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355	320	30	3	12-26	300	260	992
	250	150	450	385	313	345	42	3	4.5	12-34	300	460	410	375	30	4	12-26	350	320	1266
