微啟封閉式安全閥 | A41H

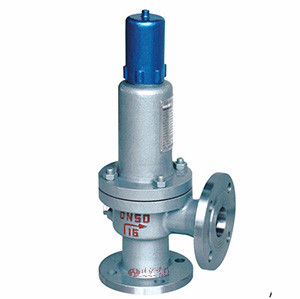

微啟封閉式安全閥圖片

微啟封閉式安全閥產品說明

A41H型適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。A41Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。連接法蘭標準按JB/T……94/系列1。
A41彈簧微啟封閉式安全閥是一種用于無毒無害及非易燃易爆液體介質的管道及容器等設備作為超壓保護的終保護裝置，該類型安全閥采用彈簧直接載荷式，法蘭連接，整體封閉式結構。

微啟封閉式安全閥產品特點

型號		鑄鋼型 A41Y-C	304不銹鋼型 A41Y-P	316不銹鋼型 A41-R	316L不銹鋼型 A42Y-R3
口徑范圍		DN15～DN300
適用溫度		≤200°C
適用介質		水、蒸汽、油品	腐蝕性介質	腐蝕性介質	腐蝕性介質
材料	1、閥座	2Cr13	CF8	CF8M	CF3M
	2、閥體	WCB	CF8	CF8M	CF3M
	3、調節圈	2Cr13	304SS	316SS	316L
	4、閥瓣	2Cr13	304SS	316SS	316L
	5、導向套	2Cr13	304SS	316SS	316L
	6、閥蓋	WCB	CF8	CF8M	CF3M
	7、彈簧	50CrVa	50CrVa包覆TEFLON	50CrVa包覆TEFLON	50CrVa包覆TEFLON
	8、閥桿	2Cr13	2Cr13	316SS	316L
	9、調整螺桿	45#鋼	2Cr13	2Cr13	2Cr13
	10、保護罩	ZG200	ZG200	ZG200	ZG200
	密封面材料	堆焊Co基硬質合金	堆焊Co基硬質合金	堆焊Co基硬質合金	堆焊Co基硬質合金

微啟封閉式安全閥整定壓力

公稱壓力(MPa)	整定壓力等級
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6
2.5	1.3～1.6	1.6～2.0	2.0～2.5	?	?	?	?	?
4.0	1.3～1.6	1.6～2.0	2.0～2.5	2.5～3.2	3.2～4.0	?	?	?
6.4	2.5～3.2	3.2～4.0	4.0～5.0	5.0～6.4	?	?	?	?
10.0	3.2～4.0	4.0～5.0	5.0～6.4	6.4～8.0	8.0～10.0	?	?	?

微啟封閉式安全閥結構尺寸圖

微啟封閉式安全閥結構圖

微啟封閉式安全閥連接尺寸

型號 Type	公稱通徑（DN）	do	D	K	g	g1	b	f	f1	Z-?d	DN1	D1	k1	g2	g1	b1	f1	f11	Z1-?d1	L	L1	≈H?
A41H-16C A41Y-16P A41Y-16R	20	15	105	75	/	55	16	2	/	4-14	20	105	75	55	/	16	2	/	4-14	100	85	76
	25	20	115	85	? /	65	16	2	? /	4-14	25	115	85	65	? /	16	2	? /	4-14	100	85	276
	32	25	140	100	/	78	18	2	/	4-18	32	140	100	78	/	18	2	/	4-18	115	100	285
	40	32	150	110	/	85	18	3	/	4-18	40	150	110	85	/	18	3	/	4-18	120	110	292
	50	40	165	125	? /	100	20	3	? /	4-18	50	165	125	100	? /	20	3	? /	4-18	135	120	370
	65	50	185	145	/	120	20	3	/	4-18	65	185	145	120	/	20	3	/	4-18	140	130	375
	80	65	200	160	/	135	20	3	/	8-18	80	200	160	135	/	20	3	/	8-18	160	135	373
	100	80	220	180	/	155	22	3	/	8-18	100	220	180	155	/	22	3	/	8-18	170	160	513
	125	100	250	210	? /	185	22	3	? /	8-18	125	250	210	185	? /	22	3	? /	8-18	190	190	560
	150	125	285	240	/	210	24	3	/	8-23	150	285	240	210	/	24	3	/	8-23	205	195	570
	200	150	340	295	/	265	26	3	/	12-23	200	340	295	265	/	26	3	/	12-23	240	230	717
	250	200	405	355	? /	320	30	3	? /	12-26	250	405	355	320	? /	30	3	? /	12-26	350	320	940
	300	250	460	410	/	375	30	4	/	12-26	300	460	410	375	/	30	4	/	12-26	350	320	980
