彈簧微啟式安全閥 | A47H

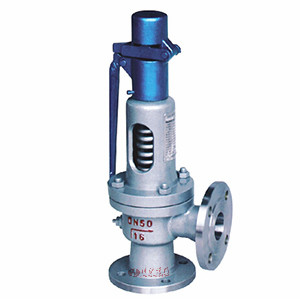

彈簧微啟式安全閥圖片

彈簧微啟式安全閥產品說明

A47H/W帶扳手彈簧微啟式安全閥適用于工作溫度≤350℃的蒸汽、空氣等介質的設備或管路上。作為超壓保護裝置。彈簧微啟式安全閥連接法蘭標準按JB/T-94的系列。

彈簧微啟式安全閥產品特點

NO	零件名稱	材料
1	閥體	WCB
2	閥座	ZG2Cr13
3	調節圈	ZG2Cr13
4	閥瓣	2Cr13
5	導向套	2Cr13
6	閥蓋	ZG230-450
7	彈簧	50CrVA
8	閥桿	2Cr13
9	扳手	ZG200-400
10	調整螺桿	45
11	保護罩	ZG200-400
	密封面材料	"H"堆焊D507,"Y"堆焊Co基硬質合金

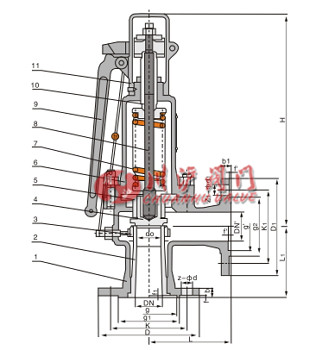

彈簧微啟式安全閥結構尺寸圖

彈簧微啟式安全閥結構圖

彈簧微啟式安全閥連接尺寸

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-d	DN	D1	K1	g2	g	b1	f	f1	Z1-d1	L	L1	≈H
A47H-16C	20	15	105	75	/	55	16	2	/	4-14	20	105	75	55	/	16	2	/	4-14	100	85	270
	25	20	115	85	/	65	16	2	/	4-14	25	115	85	65	/	16	2	/	4-14	100	85	270
	32	25	140	100	/	78	18	2	/	4-18	32	140	100	78	/	18	2	/	4-18	115	100	312
	40	32	150	110	/	85	18	3	/	4-18	40	150	110	85	/	18	3	/	4-18	120	110	320
	50	40	165	125	/	100	20	3	/	4-18	50	165	125	100	/	20	3	/	4-18	135	120	390
	65	50	185	145	/	120	20	3	/	4-18	65	185	145	120	/	20	3	/	4-18	140	130	395
	80	65	200	160	/	135	20	3	/	8-18	80	200	160	135	/	20	3	/	8-18	160	135	400
	100	80	220	180	/	155	22	3	/	8-18	100	220	180	155	/	22	3	/	8-18	170	160	600
	125	100	250	210	/	185	22	3	/	8-18	125	250	210	185	/	22	3	/	8-18	190	190	620
	150	125	285	240	/	210	24	3	/	8-23	150	285	240	210	/	24	3	/	8-23	205	195	625
	200	150	340	295	/	265	26	3	/	12-23	200	340	295	265	/	26	3	/	12-23	240	230	798
	250	200	405	355	/	320	30	3	/	12-26	250	405	355	320	/	30	3	/	12-26	350	320	981
	300	250	460	410	/	375	30	4	/	12-26	300	460	410	375	/	30	4	/	12-26	350	320	1005
A47H-25	20	15	105	75	/	55	16	2	/	4-14	20	105	75	55	/	16	2	/	4-14	100	85	270
	25	20	115	85	/	65	16	2	/	4-14	25	115	85	65	/	16	2	/	4-14	100	85	270
	32	25	140	100	/	78	18	2	/	4-18	32	140	100	78	/	18	2	/	4-18	115	100	312
	40	32	150	110	/	85	18	3	/	4-18	40	150	110	85	/	18	3	/	4-18	120	110	320
	50	40	165	125	/	100	20	3	/	4-18	50	165	125	100	/	20	3	/	4-18	135	120	390
	65	50	185	145	/	120	22	3	/	8-18	65	185	145	120	/	20	3	/	4-18	140	130	395
	80	65	200	160	/	135	24	3	/	8-18	80	200	160	135	/	20	3	/	8-18	160	135	400
	100	80	230	190	/	160	24	3	/	8-23	100	220	180	155	/	20	3	/	8-18	170	160	600
	125	100	270	220	/	188	28	3	/	8-26	125	250	210	185	/	22	3	/	8-18	190	190	620
	150	125	300	250	/	218	30	3	/	8-26	150	285	240	210	/	24	3	/	8-23	205	195	625
	200	150	360	310	/	278	34	3	/	12-26	200	340	295	265	/	26	3	/	12-23	240	230	798
	250	200	425	370	/	332	36	3	/	12-30	250	405	355	320	/	30	3	/	12-26	350	320	981
	300	250	485	430	/	390	40	4	/	16-30	300	460	410	375	/	30	4	/	12-26	350	320	1005
A47H-40	20	15	105	75	51	55	16	2	4	4-14	20	105	75	55	/	16	2	/	4-14	100	85	270
	25	20	115	85	58	65	16	2	4	4-14	25	115	85	65	/	16	2	/	4-14	100	85	270
	32	25	140	100	66	78	18	2	4	4-18	32	140	100	78	/	18	2	/	4-18	115	100	312
	40	32	150	110	76	85	18	3	4	4-18	40	150	110	85	/	18	3	/	4-18	120	110	320
	50	40	165	125	88	100	20	3	4	4-18	50	165	125	100	/	20	3	/	4-18	135	120	390
	65	50	185	145	110	120	22	3	4	8-18	65	185	145	120	/	20	3	/	4-18	140	130	395
	80	65	200	160	121	135	22	3	4	8-18	80	200	160	135	/	20	3	/	8-18	160	135	400
	100	80	235	190	150	160	24	3	4.5	8-23	100	220	180	155	/	22	3	/	8-18	170	160	600
	125	100	270	220	176	188	28	3	4.5	8-26	125	250	210	185	/	22	3	/	8-18	190	190	620
	150	125	300	250	204	218	30	3	4.5	8-26	150	285	240	210	/	24	3	/	8-23	205	195	625
	200	150	375	320	260	282	38	3	4.5	12-30	200	340	295	265	/	26	3	/	12-23	240	230	798
	250	200	450	385	313	345	42	3	4.5	12-34	250	405	355	320	/	30	3	/	12-26	350	320	981
	300	250	515	450	364	408	46	4	4.5	16-34	300	460	410	375	/	30	4	/	12-26	350	320	1005
A47H-64 A47Y-64	20	15	130	90	51	68	20	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	301
	25	20	140	100	58	78	22	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	301
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	312
	40	32	170	125	76	95	24	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	366
	50	40	180	135	88	105	26	3	4	4-23	50	165	125	100	88	20	3	4	4-18	160	125	396
	65	50	205	160	110	130	28	3	4	8-23	65	185	145	120	110	22	3	4	8-18	175	160	570
	80	65	215	170	121	140	30	3	4	8-23	80	200	160	135	121	22	3	4	8-18	175	160	565
	100	80	250	200	150	168	32	3	4.5	8-26	100	235	190	160	150	24	3	4.5	8-23	190	180	597
	150	100	345	280	204	240	38	3	4.5	8-34	150	300	250	218	204	30	3	4.5	8-26	280	260	738
A47H-100 A47Y-100	20	15	130	90	51	68	22	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	301
	25	20	140	100	58	78	24	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	301
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	312
	40	32	170	125	76	95	26	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	366
	50	40	195	145	88	112	28	3	4	4-26	50	165	125	100	88	20	3	4	4-18	160	125	396
	65	50	220	170	110	138	32	3	4	8-26	65	185	145	120	110	22	3	4	8-18	175	160	570
	80	65	230	180	121	148	34	3	4	8-26	80	200	160	135	121	22	3	4	8-18	175	160	565
	100	80	265	210	150	172	38	3	4.5	8-30	100	235	190	160	150	24	3	4.5	8-23	190	180	597
	150	100	355	290	204	250	46	3	4.5	12-34	150	300	250	218	204	30	3	4.5	8-26	280	260	738
