雙金屬片式疏水閥 | CS47H/CS17H

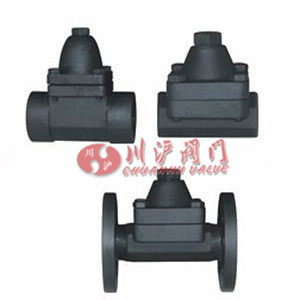

雙金屬片式疏水閥產品圖片

雙金屬片式疏水閥產品說明

S17H/CS47H/CS67H雙金屬片式疏水閥是熱靜力型疏水閥中結構堅固的疏水閥。它的優點是：不怕水擊，耐高壓，體積小，重量輕，不怕凍，能自動排空氣，任意位置都可安裝；背壓率大于 80% 。
該疏水閥適用于蒸汽管主管道、管網伴熱、儀表伴熱、生活采暖和允許存有高溫凝結水的加熱設備疏水，使用范圍很廣。
特點
1.可調整凝結水的排放溫度，有效地利用凝結水的顯熱
2.閥前始終有凝結水，形成水封，無蒸汽泄漏
3.可任意角度安裝，并隨時可調整排水溫度
4.抗水擊，排氣性能優良
5.球面關閉方式，使用壽命長
工作原理
雙金屬片式疏水閥是由雙金屬片感溫元件帶動閥心進行開關閥門。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。

雙金屬片式疏水閥技術參數

項目	型號			單位
項目	CS17H一16C CS47H一16C CS67H一16C	CS17H一25 CS47H一25 CS67H一2S	CS17H-40 CS47H-40 CS67H一40	單位
公稱壓力	1.6	2,5	4．O	MPa
殼體試驗壓力	2.4	3.8	6.0
高工作壓力	1.6	2.5	4.0
高工作溫度	203	220	247	℃
高允許溫度	425	425	425	℃
工作介質	蒸汽、凝結水

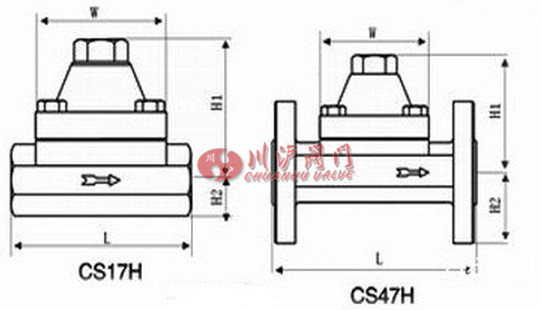

雙金屬片式疏水閥結構尺寸圖

雙金屬片式疏水閥結構圖

雙金屬片式疏水閥連接尺寸

產品型號	通徑 (mm)	連接方式	工作壓力范圍 (Mpa)	高充許溫度(℃）	閥體材料	外形尺寸
產品型號	通徑 (mm)	連接方式	工作壓力范圍 (Mpa)	高充許溫度(℃）	閥體材料	L	H1	H2	W
LTB6 (CS17H-16C)	15-25	螺紋	0.01-1.6	220	WBC??A105	95	111	23	60
LTB6F CS47H-16C	15	法蘭	0.01-1.6	220	WBC??A105	150	111	23	60
	20	法蘭	0.01-1.6	220	WBC??A105	160	111	23	60
	25	法蘭	0.01-1.6	220	WBC??A105	160	111	26	60
	32	法蘭	0.01-1.6	220	WBC??A105	210	118	27	61
	40	法蘭	0.01-1.6	220	WBC??A105	230	123	30	66
	50	法蘭	0.01-1.6	220	WBC??A105	230	123	30	66
(LTB6W) CS67H-16C	15	承插焊	0.01-1.6	220	WBC??A105	95	106	35	58
	20	承插焊	0.01-1.6	220	WBC??A105	95	106	35	58
	25	承插焊	0.01-1.6	220	WBC??A105	95	106	35	58
(TB11) CS17H-16C	15	螺紋	0.01-1.6	220	WBC??A105	95	106	35	58
	20	螺紋	0.01-1.6	220	WBC??A105	95	106	35	58
	25	螺紋	0.01-1.6	220	WBC??A105	95	106	35	58
(TB11F) CS47H-16C	15	法蘭	0.01-1.6	220	WBC??A105	150	111	23	60
	20	法蘭	0.01-1.6	220	WBC??A105	160	111	23	60
	25	法蘭	0.01-1.6	220	WBC??A105	160	111	26	60
	32	法蘭	0.01-1.6	220	WBC??A105	210	118	27	61
	40	法蘭	0.01-1.6	220	WBC??A105	230	123	30	66
	50	法蘭	0.01-1.6	220	WBC??A105	230	123	30	66
LTB3 CS17H-16C	15	螺紋	0.1-1.6	350	WBC??A105	85	80	23	54
	20	螺紋	0.1-1.6	350	WBC??A105	85	80	23	54
	25	螺紋	0.1-1.6	350	WBC??A105	85	80	23	54
LTB3F CS17H-16C	15	法蘭	0.1-1.6	350	WBC??A105	150	80	23	54
	20	法蘭	0.1-1.6	350	WBC??A105	15.	80	23	54
	25	法蘭	0.1-1.6	350	WBC??A105	160	80	23	54
LTB3W CS17H-16C	15	承插焊	0.1-1.6	350	WBC??A105	85	80	23	54
	20	承插焊	0.1-1.6	350	WBC??A105	85	80	23	54
	25	承插焊	0.1-1.6	350	WBC??A105	85	80	23	54
LTB5 CS67H-16C	15-25	螺紋	0.01-1.6	350	WBC??A105	85	90	20	62
LTB5F CS17H-16	15-20 25	法蘭	0.01-1.6	350	WBC??A105	150 160	80	23	54
(LTB5W) CS67H-16C	15-25	承插焊	0.01-1.6	350	WBC??A105	85	80	23	54
