Y型過濾器 | GL41H

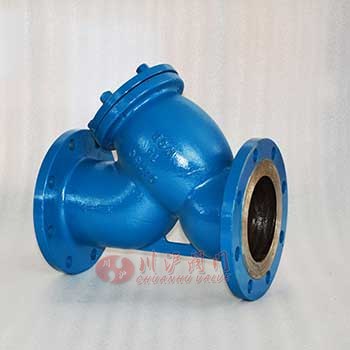

Y型過濾器圖片

Y型過濾器產品說明

Y型過濾器（水過濾器）屬于管道粗過濾器系列，也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。我公司所生產的Y型過濾器（水過濾器）能根據客戶具體要求（特殊壓力、特殊口徑）定制。Y型過濾器（水過濾器）具有制造簡單、安裝清洗方便、納污量大等優點。相關產品有：籃式過濾器、自動反沖洗過濾器、T型過濾器、手搖刷式過濾器等。
Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構先進，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。

Y型過濾器技術參數

主要技術參數				主要零部件材料
型號	PN	殼體實驗壓力	工作壓力	零件名稱	管體	濾網	伸縮拉桿	O形圈
GL41H	1.0	1.5	1.0	材質	鑄鐵、碳鋼、不銹鋼	不銹鋼	碳鋼鍍鋅	丁腈橡膠
GL41H	1.6	2.4	1.6	材質	鑄鐵、碳鋼、不銹鋼	不銹鋼	碳鋼鍍鋅	丁腈橡膠

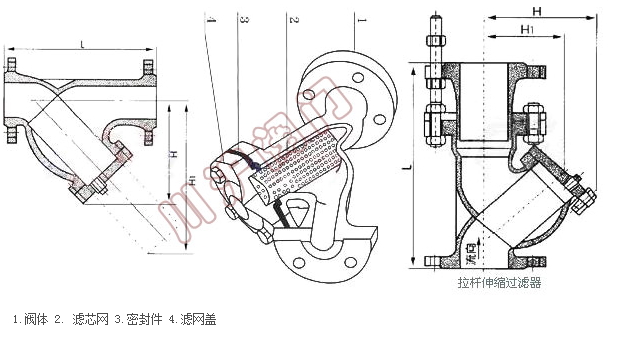

Y型過濾器結構尺寸圖

Y型過濾器結構圖

Y型過濾器連接尺寸

DN	"英寸	L	H	H1	拉桿伸縮過濾器		參考重量kg
15	1/2	125	70	150	L	H	2
20	3/4	145	70	150			3
25	1	160	80	160			3.8
32	1 1/4	180	90	180			6
40	1 1/2	200	100	240			7.2
50	2	220	130	250	300	130	10
65	2 1/2	260	165	350	350	165	17
80	3	280	195	390	400	195	20
100	4	320	230	450	450	230	32
125	5	350	300	520	500	300	53
150	6	380	335	580	550	335	66
200	8	495	420	690	650	420	110
250	10	595	500	800	775	500	165
300	12	640	580	950	900	580	225
350	14	700	640	1150			312
400	16	800	700	1360			500
450	18	850	790	1480			700
500	20	900	875	1650			900

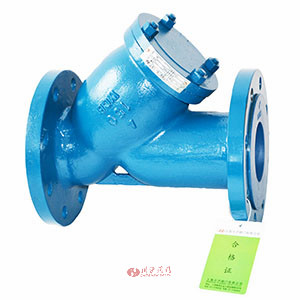

Y型過濾器圖片
