自動反沖洗過濾器 | ZPG

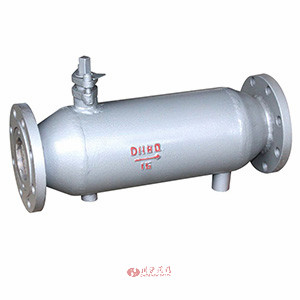

自動反沖洗過濾器圖片

自動反沖洗過濾器產品說明

ZPG自動反沖洗過濾器分ZPG-L型自動反沖洗過濾器和ZPG-I型自動反沖洗過濾器，ZPG-L型自動反沖洗過濾器宜安裝在直角彎管上，ZPG-I型自動反沖洗過濾器宜水平或垂直安裝，直通式當垂直安裝時，水流方向應該是自上而下，安裝時應注意外殼上箭頭方向必須與水流方向一致，正常運行時，蝶閥處于開啟狀態，當需要排污時，關閉蝶閥，打開排污閥直至排出水質變清為止，開啟蝶閥，即完成排污過程。可保泵閥使用延長壽命等優點。
ZPG型自動排污反沖洗過濾器是一個能使用低質水進行工業冷卻的過濾器，同時ZPG型自動排污反沖洗過濾器也可用于其他需要過濾的工藝過程，自動排污反沖洗過濾器具有沖洗排除雜質功能，一般安裝在換熱器其他執行機構的前面，定期沖洗排除雜質。在正常情況下，轉向閥開啟，水流經過濾器筒過濾后，由出口排出。
當轉向閥關閉，排污閥開啟時，水流被迫從自動排污反沖洗過濾器的過濾筒的進口段網孔進入過濾筒外側，大部份從出口流出，一部份又從過濾器外經雜質收集段網孔進入過濾筒內部，對過濾筒產生了反沖洗，達到從過濾筒外部沖洗粘附在網孔上雜質的效果，雜質仍通過排污口排出。

自動反沖洗過濾器技術參數

體材質	碳鋼	不銹鋼
濾框濾網材質	不銹鋼
密封件材質	耐油石棉、丁晴橡膠、聚四氟乙烯
工作溫度(℃)	-30～380	-80～450
公稱壓力(MPa)	0.6～5.0 (150Lb～600Lb)
過濾精度（目/in）	10-300

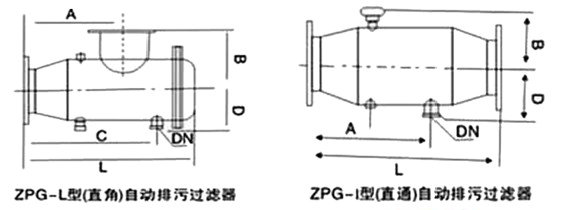

自動反沖洗過濾器結構尺寸圖

自動反沖洗過濾器結構圖

自動反沖洗過濾器連接尺寸

型號	L	A	B	C	D	排污口?（DN）
ZPG-L-40	320	170	80	226	90	15＊
ZPG-L-50	350	185	90	244	100	15＊
ZPG-L-65	380	200	100	270	120	20＊
ZPG-L-80	445	230	110	310	140	25＊
ZPG-L-100	536	265	160	365	130	32＊
ZPG-L-125	624	315	190	440	200	40
ZPG-L-150	728	375	220	510	230	50
ZPG-L-200	884	500	260	670	280	65
ZPG-L-250	1120	625	310	830	330	80
ZPG-L-300	1310	750	350	1000	380	100
ZPG-L-350	1514	875	4100	1180	450	125
ZPG-L-400	1730	1000	470	1350	480	150
ZPG-L-450	1896	1125	510	1500	500	150
ZPG-L-500	2080	1250	550	1680	580	150
ZPG-L-600	2490	1500	650	2000	650	200
ZPG-L-700	2680	1600	680	2150	700	200
ZPG-L-800	2880	1750	700	2300	820	200
ZPG-L-900	3150	1850	800	2480	880	200
ZPG-L-1000	3370	2000	900	2675	920	250
ZPG-L-1100	3610	2100	1000	2900	960	250
ZPG-L-1200	3850	2250	1100	3050	1040	250
ZPG-L-1500	4470	1800	1200	3800	1400	250

? ????

型號	L	A	B	D	?
ZPG-I-40	245	185	63	90	15＊
ZPG-I-50	255	190	70	100	15＊
ZPG-I-65	270	195	83	120	20＊
ZPG-I-80	320	232	96	140	25＊
ZPG-I-100	350	260	128	130	32＊
ZPG-I-125	438	326	162	200	40
ZPG-I-150	525	390	189	230	50
ZPG-I-200	700	520	220	280	65
ZPG-I-250	875	650	255	330	80
ZPG-I-300	1050	780	294	380	100
ZPG-I-350	1200	885	331	450	125
ZPG-I-400	1400	1040	377	480	150
ZPG-I-450	1550	1145	420	500	150
ZPG-I-500	1700	1250	462	580	150
ZPG-I-600	2000	1460	537	650	200
ZPG-I-700	2280	1720	607	700	200
ZPG-I-800	2500	1900	685	820	200
ZPG-I-900	2800	2180	785	880	200
ZPG-I-1000	3120	2470	860	920	250
ZPG-I-1100	3450	2780	915	960	250
ZPG-I-1200	3700	3000	965	1040	250
ZPG-I-1500	4470	3650	1220	1400	250
