氣動快速切斷閥 | CHJ641F

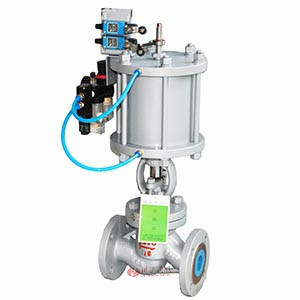

氣動快速切斷閥圖片

產品說明

氣動快速切斷閥是采用活塞式氣動執行機構與截止閥組成，適用于截止切斷測應用場合。它具有密封性能好，雙向耐壓零泄漏；無磨損、無沖擊、壽命長；抗分子篩粉塵。長期以來，氣動快速切斷閥在使用過程中我們不斷完善和發展這種類型的閥門，現在它的結構簡單可靠、密封良好、動作時間短、密封壽命長。近年來，已被多家大型石化、鋼鐵、化肥企業使用。

氣動快速切斷閥性能參數

1、密封性能好，達到零泄漏標準；
2、閥門開關速度快3S以內；
3、壽命長，可經受長期頻繁開關；
4、具備雙向耐壓性和抗高速氣流沖刷性能；
5、能用于氫氣、一氧化碳等易燃易爆、有毒和粉塵等惡劣環境；
6、具備雙向耐壓性和抗高速氣流沖刷性能；
7、氣動開關，具有閥位狀態現場指示和開關信號反饋。
附件選項：根據不同控制和要求可選擇下列附件。
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號,實現閥門調節功能。

技術參數

執行器型號	ZS系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

氣動快速切斷閥結構尺寸圖

氣動快速切斷閥結構圖

連接尺寸

公稱通徑	連接尺寸
公稱通徑	L	D	D1	D2	z-d
15	130	95	65	45	4-14
20	150	105	75	55	4-14
25	160	115	85	65	4-14
32	180	135	100	78	4-18
40	200	145	110	85	4-18
50	230	160	125	100	4-18
65	290	180	145	120	4-18
80	310	195	160	135	8-18
100	350	215	180	155	8-18
125	400	245	210	185	8-18
150	480	280	240	210	8-23
200	600	335	295	265	12-23
250	650	405	355	320	12-25

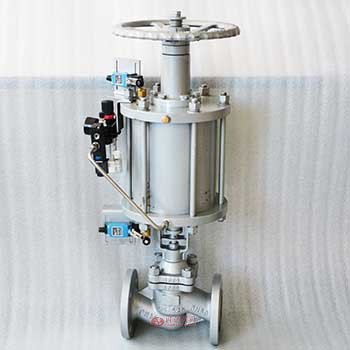

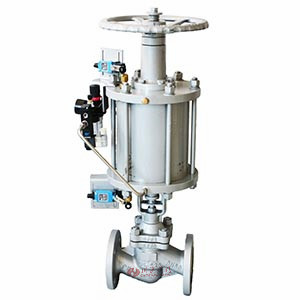

氣動快速切斷閥圖片
