氣動三通切斷閥 | ZMQF

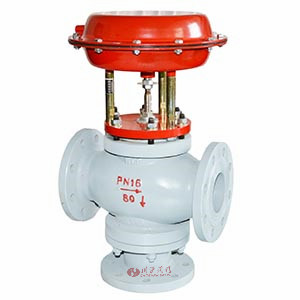

氣動三通切斷閥圖片

氣動三通切斷閥產品說明

氣動三通切斷閥是由氣動薄膜執行器和三通閥組成，具有結構簡單、操作力大、體形小、重量輕、流阻小、閥容大、密封性能好、維修方便等優點。廣泛應用于石油、化工、冶金、電力、輕紡等生產過程中的三位切斷控制。
氣動三通切斷閥可以選配AC220V\DC24V電磁閥、限位開關、空氣過濾減壓閥等附件，電磁閥接受控制系統給出的開關量控制信號后實現對切斷閥的開閉的切換。

氣動三通切斷閥性能參數

公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數kv	套筒			11	20	30	48	75	120	190	300	480	760
	單座	5	7	11	20	30	48	75	120	190	300	480	760
	三通	5	7	11	20	30	48	75	120	190	300	480	760
額定行程		8				12		20		25	40		50
允許泄漏量	硬密封（L/H）	套筒5×10-5閥額定容量　單座、三通1.2×10-7×閥的額定容量
允許泄漏量	軟密封（ml/min）	0泄漏
膜片有效面積（cm2）（薄膜式切斷閥）		100				200		400			600	1000
公稱壓力PN(MPa)		1.6　4.0　6.4
允許壓差（MPa）	單座	6.4	6.4	3.8	2.5	2.9	1.8	2.0	1.3	0.83	0.8	0.55	0.52
允許壓差（MPa）	套筒	6.4
信號壓力KPa		200（薄膜片）
回訊電壓		AC220V/DC24V/DC110V

氣動三通切斷閥零部件參數

材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體、閥蓋	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、
	墊片	增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片
	上下膜蓋	A3鋼板沖壓
	波紋膜片	丁晴橡膠夾增強滌淪織物
	彈簧	60Si2Mn
	推桿、襯套	2Cr13
	軸套	聚氨酯（用于反作用）
適用工況	適用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
適用工況	適用溫度	-30～+200℃ -30～+450℃ F4：≤200℃

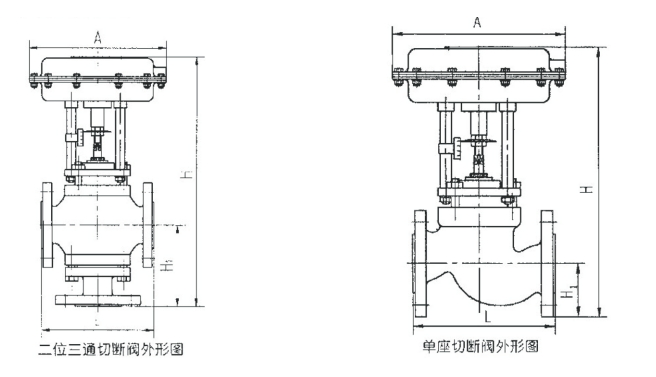

氣動三通切斷閥結構尺寸圖

氣動法蘭球閥結構圖

氣動三通切斷閥連接尺寸

公稱通徑		15	20	25	32	40	50	65	80	100	125	150	200
A		φ 196				φ 232		φ 308			φ 394		φ 498
L	PN16、40	130	150	160	180	200	230	290	310	350	400	480	600
L	PN64	210	230	230	260	260	300	340	380	430	500	550	600
H	PN16、40	305	340	345	370	380	390	475	490	500	765	825	927
	PN64	320	350	354	372	382	397	473	475	517	805	882	815
	波紋管密封型	375	409	414	431	441	468	555	570	613	855	915	1017
H1	PN16、40	50	53	58	70	75	83	93	100	110	125	148	170
H1	PN64	60	65	70	77.5	85	90	100	85	125	148	170	208
H2	PN64	115	115	121	130	140	153	178	190	200	260	320	380
	PN16	125	125	130	140	150	160	185	200	220	280	320	360
	PN40	150	150	160	170	180	200	230	250	282	310	430	480
H3	PN16、40	404	415	428	448	448	468	561	578	590	886	1008	1120
	PN64	365	430	498	528	528	530	535	540	600	890	1208	1305
	波紋管密封型	395	465	478	509	509	548	641	658	670	976	1098	1210
重量（ kg）	標準型	10	10	12	15	18	23	35	45	60	75	90	120
重量（ kg）	波紋管密封型	12	12	14	17	20	26	38	48	64	79	95	125
