氣動三通活塞切斷閥 | ZSQF
氣動三通活塞切斷閥 產品說明
氣動三通活塞切斷閥是由氣動活塞式執行器和三通閥組成，具有結構簡單、操作力大、體形小、重量輕、流阻小、閥容大、密封性能好、維修方便等優點。廣泛應用于石油、化工、冶金、電力、輕紡等生產過程中的三位切斷控制。
氣動三通活塞切斷閥可以選配AC220V\DC24V電磁閥、限位開關、空氣過濾減壓閥等附件，電磁閥接受控制系統給出的開關量控制信號后實現對切斷閥的開閉的切換。
氣動三通活塞切斷閥 性能參數
| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數 Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | ||
| 額定行程 (mm) | 8 | 12 | 20 | 25 | ||||||
| 氣缸直徑 (mm) | 75 | 100 | 150 | |||||||
| 允許泄漏量 | 硬密封 (1/h) | 單座、三通： 1.2X10 -7 X 閥額定容量 套筒： 5X10 -6 X 閥額定容量 | ||||||||
| 軟密封 | VI 級 | |||||||||
| 工作溫度 ( ℃ ) | -20 ～ 200 -40 ～ 450 | |||||||||
| 公稱壓力 PN (MPa) | 1.6 4.0 6.4 | |||||||||
| 允許壓差 (MPa) | ZSPQ | 單作用 | 1.16 | 0.66 | 0.38 | 0.6 | 0.39 | 0.47 | 0.31 | 0.20 |
| 雙作用 | 6.4 | 5.0 | 2.8 | 3.3 | 2.13 | 2.71 | 1.75 | 1.11 | ||
| ZSQM | 單作用 | 公稱壓力 | ||||||||
| 雙作用 | ||||||||||
| ZSQN | 單作用 | 0.89 | 0.57 | 0.35 | 0.56 | 0.36 | 0.45 | 0.30 | 0.20 | |
| 雙作用 | 5.2 | 3.22 | 2.03 | 2.27 | 1.46 | 2.00 | 1.32 | 0.85 | ||
| 信號壓力 (kPa) | 0 或 400 ～ 600 | |||||||||
氣動三通活塞切斷閥 結構尺寸圖
氣動三通活塞切斷閥 連接尺寸
| 公稱通經 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 196 | 232 | 308 | 394 | 498 | |||||||
| L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H | 132 | 132 | 135 | 140 | 150 | 160 | 160 | 170 | 325 | 450 | 495 | |
| H1 | 根據所配置氣動執行機構而定 | |||||||||||
| 重量 | 薄膜式 | 9 | 11 | 13 | 16 | 21 | 33 | 43 | 58 | 70 | 86 | 115 |
| 活塞式 | 12 | 14 | 17 | 20 | 26 | 38 | 48 | 64 | 79 | 95 | 125 | |

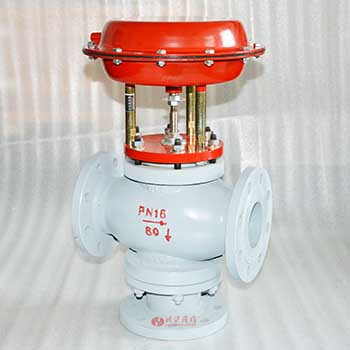

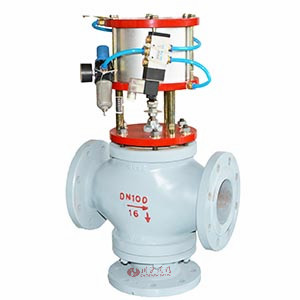

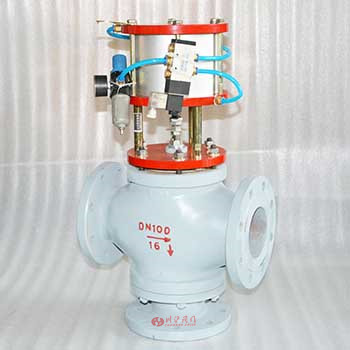

氣動三通活塞切斷閥 圖片
