燃氣切斷閥 | ZCRB
燃氣切斷閥 產品說明
ZCRB系列是新型的燃氣管道工程的安全配套裝置，主要應用如下：
1、 與可燃氣體泄漏檢測儀器相連接。當一起檢測到可燃氣體泄漏時，自動快速關閉主供氣體閥門，切斷燃氣的供給，及時制止惡性事廠的發生。
2、 與熱力設備的極限溫度（或壓力）安全控制器相連接。當設備內檢測點的溫度或壓力超過設定的極限數值時，自動快速掛壁供氣閥門，停止燃料的供給。
3、 與高層建筑的中央消防報警系統相連接。當大廈發生危情時，自動切斷大廈內的燃氣供應，紡織燃氣爆炸的發生。
4、 在城市或工廠的燃氣供應網內設置ZCR燃氣緊急且斷網，可在中央控制室內集中控制，遠距離遙控，緊急關閉事 現場的管線供應。
燃氣切斷閥 性能參數
| 工作狀態 | 通電關閉,手動復位 | ||
| 工作介質 | 煤氣、天然氣、液化石油氣等可燃性氣體,也可以適用于空氣、水液等普通介質 | ||
| 介質溫度℃ | ≤70 | ||
| 公稱壓力 Mpa | 1.6 | 2.5 | 4.0 |
| 工作壓差 Mpa | 0-0.004(常用形式) 0-0.01、0.1-1.6、0.1-4.0(特殊形式) | ||
| 電源電壓 | AC220V、AC380V、AC24V、DC24V、DC220V其余規格可作特殊訂貨 | ||
| 額定流量系數 KV | 按JB/T7352-94規定 | ||
| 泄漏量 ml/min | 按JB/T7352-94·F規定 | ||
| 公稱通徑 mm | DN10-DN450 | ||
| 防爆標志 | ExdII BT4 | ||
| 防爆證編號 | GYB071325X | ||
| 出線口接頭 | 內螺紋M20×1.5或1.5米防爆引線 | ||
| 環境溫度 | -5～+40℃(不結凍) | ||

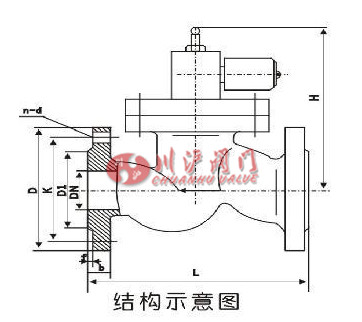

燃氣切斷閥 結構尺寸圖
燃氣切斷閥 連接尺寸
| DN | D1 | K | D | b | f | n-d | L | H |
| 25 | 65 | 85 | 115 | 16 | 3 | ４－Φ１４ | 160 | 180 |
| 32 | 76 | 100 | 140 | 18 | 3 | ４－Φ18 | 180 | 195 |
| 40 | 84 | 110 | 150 | 18 | 3 | ４－Φ18 | 200 | 205 |
| 50 | 99 | 125 | 165 | 20 | 3 | ４－Φ18 | 230 | 220 |
| 65 | 118 | 145 | 185 | 20 | 3 | ４－Φ18 | 290 | 245 |
| 80 | 132 | 160 | 200 | 20 | 3 | 8－Φ１8 | 310 | |
| 100 | 156 | 180 | 220 | 22 | 3 | 8－Φ１8 | 350 | |
| 125 | 184 | 210 | 250 | 22 | 3 | 8－Φ１8 | 400 | |
| 150 | 211 | 240 | 285 | 24 | 3 | 8－Φ22 | 480 | |
| 200 | 166 | 295 | 340 | 24 | 3 | 12－Φ22 | 600 | |
| 250 | 319 | 355 | 405 | 26 | 3 | 12－Φ26 | 730 | |
| 300 | 370 | 410 | 460 | 28 | 4 | 12－Φ26 | 850 | |
| 350 | 429 | 470 | 520 | 30 | 4 | 16－Φ26 | 980 |
|

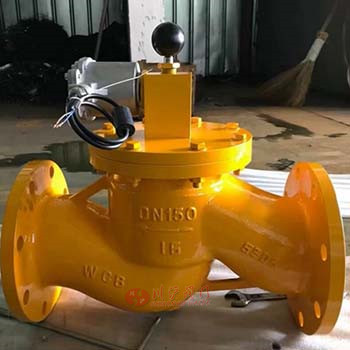

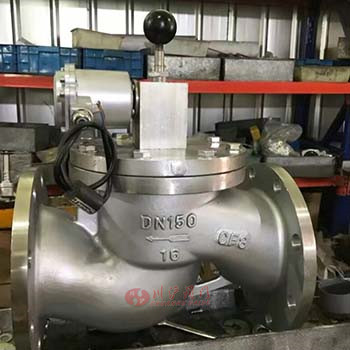

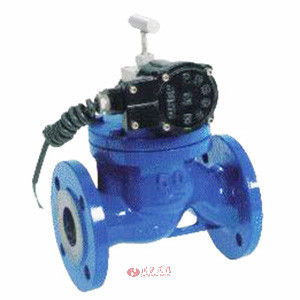

燃氣切斷閥圖片
