P3焊接氣動角座閥 | JF661F、JF661PPL

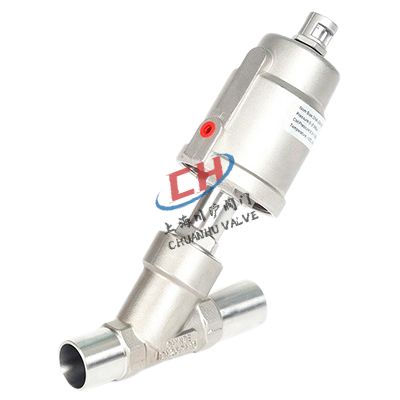

P3焊接氣動角座閥圖片

P3焊接氣動角座閥產品說明

P3焊接氣動角座閥是由焊接式角座閥和P3系列不銹鋼氣動執行器組成，默認單作用常閉式，可選用常開式，根據管道介質和介質溫度，選擇合適的密封閥座（四氟乙烯PTFE、對位聚苯PPL）。閥門連接方式有內螺紋式、快裝式、焊接式和法蘭式，執行器可選配P1系列（塑料款）、P2系列（不銹鋼304）、P3系列（新款不銹鋼）、P4系列（蓋米款）等，閥門可以和電磁閥組成開關型氣動角座閥，也可以和閥門定位器組成模擬量控制的調節型氣動角座閥。P3焊接氣動角座閥是上海川滬閥門有限公司新引進國外先進生產技術，結合現代生化、食品等工業應用研發而成的新一代產品。它廣泛應用于食品和化學過程，滅菌機、高壓消毒器、干洗機、干衣機、啤酒生產線等。

P3焊接氣動角座閥技術參數

公稱通徑	DN10-100mm
公稱壓力	PN16（如需更高壓力，訂貨時請注明）
閥體材質	不銹鋼(304、316、316L等)系列
密封材質	四氟密封（PTFE）、對位聚苯密封（PPL）等
適用溫度	T1:-20-150℃、T2：-29-250℃、其他溫度可定制
連接方式	螺紋式、焊接式、快裝式、法蘭式
氣缸選配	塑料執行器（P1）、不銹鋼執行器（P2）、不銹鋼執行器（P3）、蓋米款執行器（P4）
控制氣壓	0.3~0.8MPa
作用方式	單作用常閉FC、單作用常開FO，雙作用
控制方式	開關型、調節型、智能型、總線型

P3焊接氣動角座閥選型指導

控制功能	常開
PPS執行器外殼適用環境溫度	5~130℃
執行機構	無復位彈簧雙作用執行器
連接方式	快裝、法蘭
位置反饋	電子式位置反饋
手動	手動應急開關
適配器	符合Namur標準

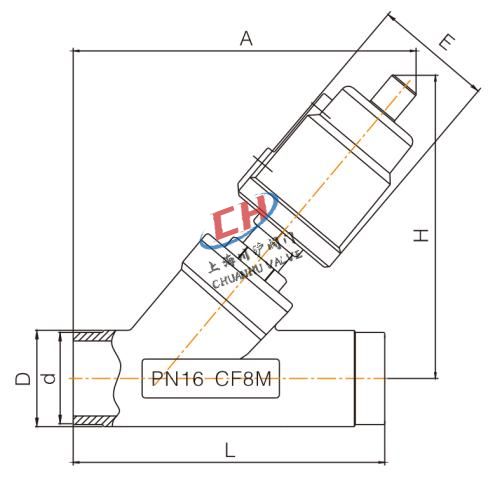

P3焊接氣動角座閥結構尺寸圖

P3焊接氣動角座閥結構圖

P3焊接氣動角座閥連接尺寸

通徑DN	規格Inch	執行器	L	A	H	E
15	1/2	φ50	122	20	19	165
20	3/4	φ50	130	25.5	25	170
25	1	φ63	145	31	30	205
32	1-1/4	φ63	155	38	37	217
40	1-1/2	φ63	184	47	46	225
50	2	φ80	198	58	57	260
65	2-1/2	φ100	226	77.5	77	342
80	3	φ100	247	92	90	360

P3焊接氣動角座閥電氣附件

電磁閥	雙作用選二位五通、單作用二位三通、單電控雙電控訂貨時注明
限位開關	遠程反饋開關信號
定位器	輸入模擬量信號（4-20mA或者0-10V），調節閥門開度
備注	以上附件不是標準配件，如需配置請訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級
