氣動隔膜閥 | G641F46\G641J

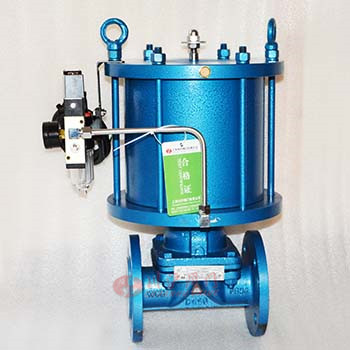

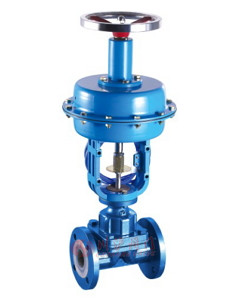

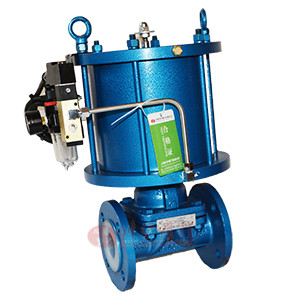

氣動隔膜閥圖片

氣動隔膜閥產品說明

氣動隔膜閥分為氣動襯膠隔膜閥和氣動襯氟隔膜閥，是根據隔膜材料來區分的。隔膜材料有FEP（F46）、CR（氯丁橡膠）、PFA（可溶性聚四氟乙烯）、FPDM（乙丙橡膠），本閥專用于控制非腐蝕性或一般腐蝕性介質，選用不同的隔膜材料來適用于不同工作溫度和流體管路。可以實現遠程智能控制。

氣動隔膜閥性能參數

設計與制造	GB/T 12235
結構長度	GB/T 1221 、HG/T 3704-2003 、ASME B16.10
法蘭尺寸	HG20592-97、ANSI B 16.5a
結構形式	堰式、直流式
驅動方式	手動、氣動、電動
公稱壓力	0.6MPa、1.0MPa、1.6MPa、Class150
壓力試驗	GB/T 13927 API 1598

氣動隔膜閥零部件參數

零件名稱	精鑄球墨鑄鐵	碳鋼	不銹鋼
零件名稱	QT	C	P	R	PL	RL
閥體、閥蓋、閥瓣	QT400	WCB	CF8	CF8M	CF3	CF3M
閥桿	2cr13	2cr13	CF8	CF8M	CF3	CF3M
襯里層	PTFE（F4）FEP（F46）PFA（可溶性聚四氟乙烯）PE（超高分子理聚乙稀）PO（聚烯烴）
隔膜	FEP（F46）、CR（氯丁橡膠）、PFA（可溶性聚四氟乙烯）、FPDM（乙丙橡膠）
閥桿螺母	ZCuAl10Fe3
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9Ti
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手輪	A3

氣動隔膜閥結構尺寸圖

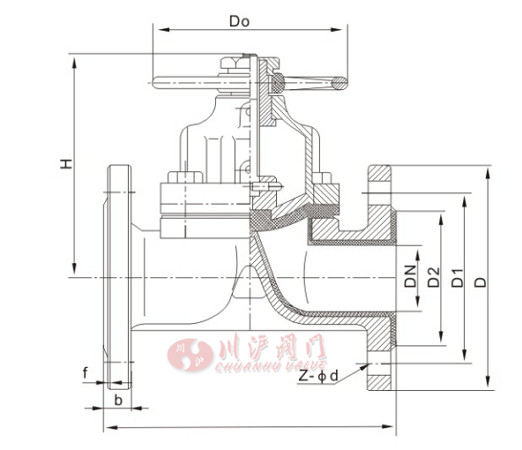

氣動隔膜閥結構圖

氣動隔膜閥連接尺寸

公稱通徑		主要尺寸							參考值
DN	NPS	L	D	D1	D2	f	b	Z-d	D0	H
DN	NPS	PN1.0MPa
15	1/2	125	95	65	45	3	15	4-14	120	120
20	3/4	135	105	75	55	3	17	4-14	120	120
25	1	145	115	85	65	3	17	4-14	160	130
32	1-1/4	160	140	100	75	3	19	4-18	160	135
40	1-1/2	160	150	110	85	3	19	4-18	180	160
50	2	210	165	125	100	3	21	4-18	200	165
65	2-1/2	250	185	145	120	3	21	8-18	250	200
80	3	300	200	160	135	3	21	8-18	250	220
100	4	350	220	160	155	3	23	8-18	300	275
125	5	400	250	210	185	4	24	8-18	320	335
150	6	460	285	240	210	4	26	8-23	350	380
200	8	570	340	295	265	4	26	8-23	450	5OO
250	10	680	395	350	320	4	28	12-23	500	575
PN1.6MPa
15	1/2	12&	95	65	45	3	15	4-14	120	120
20	3/4	135	105	75	55	3	17	4-14	120	120
26	1	145	115	85	65	3	17	4-14	160	130
32	1-1/4	160	140	100	75	3	19	4-18	160	135
40	1-1/2	I5O	150	110	85	3	19	4-1d	180	160
50	2	210	165	125	100	3	21	4-18	200	165
65	2-1/2	250	185	145	120	3	21	4-18	250	200
80	3	300	200	160	135	3	22	8-18	280	220
100	4	350	220	180	155	3	23	8-18	300	275
125	5	400	250	210	185	4	24	8-18	320	335
150	6	460	28Q	240	210	4	26	8-23	350	380
200	8	570	340	295	265	4	26	12-23	450	500
250	10	630	405	355	320	4	28	12-26	500	575
