硬密封法蘭蝶閥 | D343H

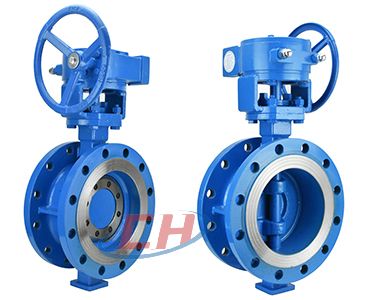

硬密封法蘭蝶閥圖片

硬密封法蘭蝶閥產品說明

硬密封法蘭蝶閥D343H閥門密封組件為分體式，由閥板，閥座，閥座壓環和壓圈組成，閥座和閥座壓環為可拆卸結構形式，在現場維修可直接拆卸更換新閥座即可，不用像整體式閥座的三偏心蝶閥那樣整臺閥門拆卸維修成本高昂，同時密封面處增加了研磨工藝，大大降低表面粗糙度，精度高，密封性好，適用于食品、冶金、醫藥、石油化工、電力、城市供熱、供水、工業環保水處理、船舶等行業。

硬密封法蘭蝶閥技術參數

公稱壓力 Nominal pressure	0.6MPa	1.0MPa	1.6MPa	2.5MPa
公稱通徑 Nominal diameter	80~3000 mm	80~3000 mm	80~2000 mm	80~1200 mm
密封試驗 Seal test	0.66MPa	1.1MPa	1.76MPa	2.75MPa
殼體強度試驗 Shell strength tes	0.9MPa	1.5MPa	2.4MPa	3.75MPa
適用溫度 Applicable temperature	≤100℃~600℃
適用介質 Applicable medium	煙氣、熱水、蒸汽、煤氣、酸、堿、食品 Flue gas, hot water, steam,gas, acld, alkall,food
驅動形式 Driving form	蝸輪傳動、電動、氣動 Worm gear drive,electric,pneumatic

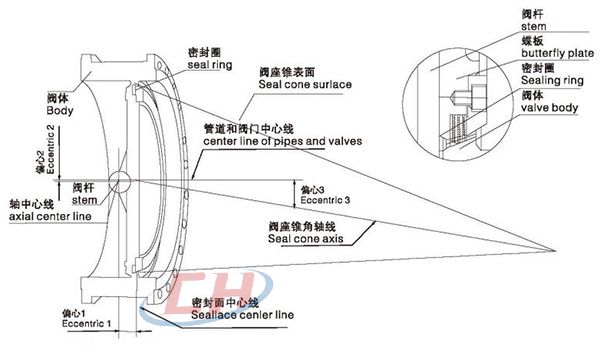

偏心結構示意圖

硬密封法蘭蝶閥材質

閥體 valve body	鑄鋼、不銹鋼、球墨鑄鐵 Cast steel, stainless steel, ductile cast iron
閥座 valve seat	不銹鋼 stainless steel
蝶板 Disc	鑄鋼、不銹鋼、球墨鑄鐵 Cast steel, stainless steel, ductile cast iron
密封圈 sealring	不銹鋼、橡膠 Stainless steel, rubber
閥桿 stem	2Cr13不銹鋼、1Cr13不銹鋼、45#鋼 2Cr13 stainless steel,1Cr13 stainless steel, 45#steel
襯套 bushing	鑄鉬青銅自潤軸承 Cast molybdenum bronze self lubrication bearing

硬密封法蘭蝶閥結構尺寸圖

硬密封法蘭蝶閥結構圖

硬密封法蘭蝶閥連接尺寸

通徑	1.0MPa
DN	L	D	D1	D2	H	Z-φd
80	114	200	160	132	310	8-18
100	127	220	180	156	325	8-18
125	140	250	210	184	360	8-18
150	140	285	240	211	395	8-22
200	152	340	295	266	480	8-22
250	165	395	350	319	550	12-22
300	178	445	400	370	610	12-22
350	190	505	460	429	710	16-22
400	216	565	515	480	755	16-26
450	222	615	565	530	835	20-26
500	229	670	620	582	900	20-26
600	267	780	725	682	1060	20-30
700	292	895	840	794	1170	24-30
800	318	1015	950	901	1320	24-33
900	330	1115	1050	1001	1440	28-33
1000	410	1230	1160	1112	1640	28-36
1200	470	1455	1380	1328	1720	32-39
1400	530	1675	1590	1530	2010	36-42
1600	600	1915	1820	1750	2255	40-48
1800	670	2115	2020	1950	2480	44-48
2000	760	2235	2230	2150	2660	48-48
2200	800	2500	2440	2370	3750	52-56
2400	850	2760	2650	2570	4350	56-56
2600	900	2960	2850	2770	4600	60-56
2800	950	3290	3050	2980	4900	64-64
3000	1000	3500	3250	3200	5300	64-68

通徑	1.6MPa
DN	L	D	D1	D2	H	Z-φd
80	114	200	160	132	310	8-18
100	127	220	180	156	325	8-18
125	140	250	210	184	360	8-18
150	140	285	240	211	395	8-22
200	152	340	295	266	480	12-18
250	165	405	355	319	550	12-26
300	178	460	410	370	610	12-26
350	190	520	470	429	710	16-26
400	216	580	525	480	755	16-30
450	222	640	585	548	835	20-30
500	229	715	650	609	900	20-33
600	267	840	770	720	1060	20-36
700	292	910	840	794	1170	24-36
800	318	1025	950	901	1320	24-39
900	330	1125	1050	1001	1440	28-39
1000	410	1255	1170	1112	1640	28-42
1200	470	1485	1390	1328	1850	32-48
1400	530	1685	1590	1530	2040	36-48
1600	600	1930	1820	1750	2280	40-55
1800	670	2130	2020	1950	2495	44-55
2000	760	2345	2230	2150	2685	48-60
