襯氟法蘭蝶閥 | D341F46

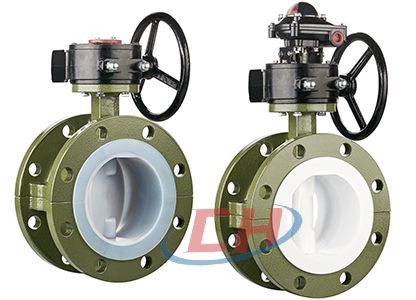

襯氟法蘭蝶閥圖片

襯氟法蘭蝶閥產品說明

襯氟法蘭蝶閥D341F46，氟塑料襯里耐腐蝕閥門是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法至于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能做成各類閥門和壓力容器。
在抗腐蝕材料中，聚四氟乙烯具有不可比擬的優異性能，除了熔隔堿金屬，元素氟及芳香經類外，在各種濃度的鹽酸、硫酸、硝酸。王水、有機酸、強氧化劑、濃、烯酸交替、堿交替和給中有機溶劑中均呈情性反應將聚四氟乙烯內襯于閥門內壁，既克服聚四氟乙烯強度低的缺點，又解決了閥門主體材料抗腐蝕性能差，成本高的不足。另外，聚四氟乙烯除了具有優異的化學穩定性外，其防污、防粘性好、動靜摩擦系數值極小且相近，減摩潤滑性能良好，將其作為閥門啟、閉件的密封副、可降低密封面間摩擦力，減小閥門操作扭短，提高產品使用壽命，其使用范圍還可擴展到食品、醫藥工業。氟塑料內襯材料擴展到PTEE（F4）、RPTFE（RF4）、FEP（F46）、PCTFE（F3）、PFA（可溶F4）。PVDF（F2）等。

襯氟法蘭蝶閥材質

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB		CF8	CF8M	CF3	CF3M
3	閥桿	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
4	襯里/閥座	PTFE（F4）,PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
5	緊固銷	2Cr13		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
6	填料	PTFE（F4）
7	填料壓蓋	WCB		CF8	CF8M	CF3	CF8
8	支架	WCB		CF8		CF8
9	緊固螺栓	35		1Cr17Ni2		1Cr18Ni2
10	螺母	45		1Cr18Ni9		0Cr18Ni9

襯氟法蘭蝶閥結構尺寸圖

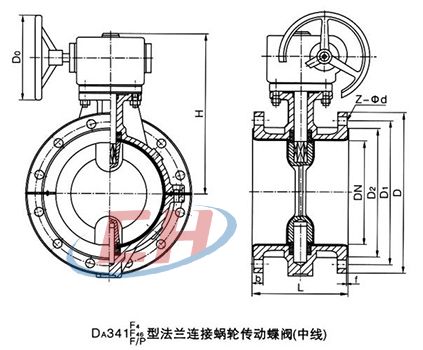

襯氟法蘭蝶閥結構圖

襯氟法蘭蝶閥連接尺寸

公稱通徑	長度	外形尺寸				連接尺寸
公稱通徑	長度	外形尺寸				0.6MPa				1.0MPa				1.6MPa
mm	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	267	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330	585	1655	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
