襯膠法蘭蝶閥 | D341J

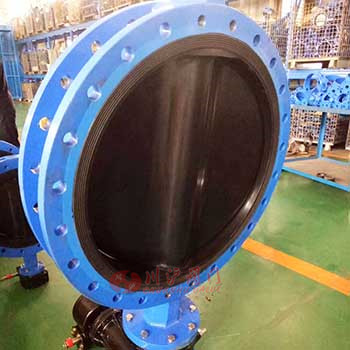

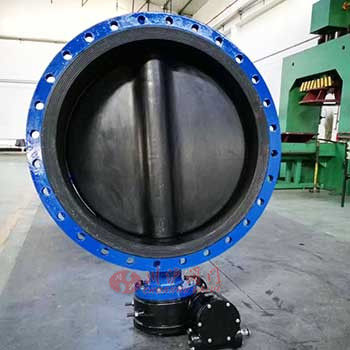

襯膠法蘭蝶閥圖片

襯膠法蘭蝶閥產品說明

D41X(半襯)、D41J、D41J(全襯)手動襯膠蝶閥是用隨閥桿一起轉動的蝶板做啟閉件,用以實現閥門開啟、關閉與調節. 雙德手動襯膠蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場的青睞.另外,蝶閥還有體積小、重量輕、結構簡單的優點,與同參數閘閥比較,平均減輕重量達30-50％,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小.

襯膠法蘭蝶閥材質

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

襯膠法蘭蝶閥性能參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

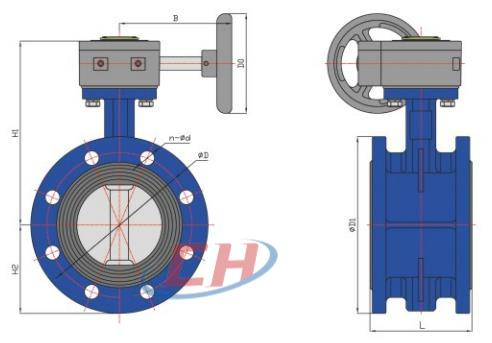

襯膠法蘭蝶閥結構尺寸圖

襯膠法蘭蝶閥結構圖

襯膠法蘭蝶閥連接尺寸

公稱通徑	長度	外形尺寸				連接尺寸
公稱通徑	長度	外形尺寸				0.6MPa				1.0MPa				1.6MPa
mm	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	267	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330	585	1655	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
