多層次硬密封蝶閥 | D343H

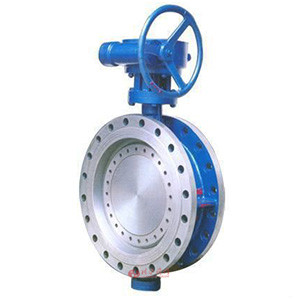

多層次硬密封蝶閥圖片

多層次硬密封蝶閥產品說明

多層次硬密封蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：

1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

多層次硬密封蝶閥采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

多層次硬密封蝶閥材質

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
驅動方式	手動、蝸輪傳動、氣動、電動
適用溫度	碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃

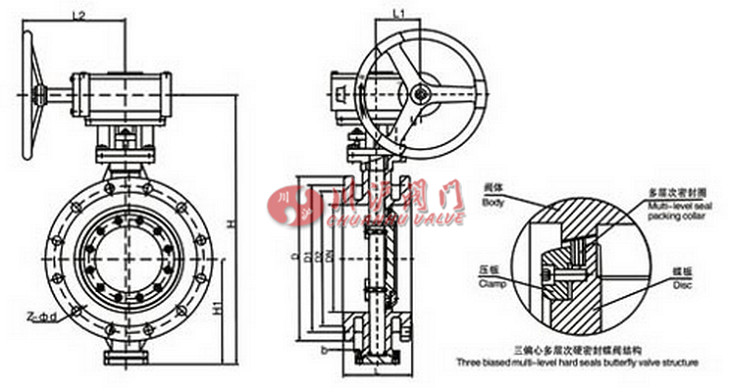

多層次硬密封蝶閥結構尺寸圖

多層次硬密封蝶閥結構圖

多層次硬密封蝶閥連接尺寸

公稱通徑 DN(mm)	主要外型和連接尺寸PN6
公稱通徑 DN(mm)	L	D	D1	D2	b	H	H1	L1	L2	Z-d
50	108	140	110	90	16	320	65	40	130	4-14
65	112	160	130	110	16	370	90	40	130	4-14
80	114	190	150	125	18	370	100	40	130	4-18
100	127	210	170	144	18	370	125	48	145	4-18
125	140	240	200	174	18	420	135	70	175	8-18
1S0	140	265	225	199	20	505	172	70	175	8-18
200	152	320	280	254	22	610	240	90	200	8-18
250	165	375	335	309	24	665	265	90	200	12-18
300	178	440	395	363	24	755	295	125	280	12-22
350	190	490	445	413	24	860	330	125	280	12-22
400	216	S40	495	463	24	890	370	125	280	ie-22
450	222	595	5S0	518	24	966	395	130	280	16-22
SOO	229	645	600	568	26	1040	430	130	280	20-22
600	267	755	705	667	30	1285	490	175	365	20-26
700	292	860	810	772	26	1395	545	175	365	24-26
800	318	975	920	878	26	1560	615	225	440	24-30
900	330	1075	1020	978	26	1700	700	225	440	24-30
1000	410	1175	1120	1078	26	1865	715	290	490	28-30
1200	470	1405	1340	1295	28	2125	865	2d0	490	32-33
1400	530	1630	1560	1510	32	2340	950	290	490	36-36
1600	600	1830	1760	1710	34	2580	1070	410	600	40-36
1800	670	2045	1970	1918	36	2880	1200	500	600	44-39
2000	760	2265	2180	2125	38	3200	1350	500	800	48-42
2200	590	2475	2390	2330	60	3730	1300			52-48
2400	650	2685	2600	2540	62	4300	1450			56-48
2600	700	2905	2810	2750	64	4600	1650			60-49
2800	760	3115	3020	2960	48	4900	1750			64-49
3000	810	3315	3220	3160	50	5300	1980			68-49

公稱通徑DN（mm）	主要外型和連接尺寸PN10
公稱通徑DN（mm）	L	D	D1	D2	b	H	H1	L1	L2	Z-d
50	108	165	125	99	20	320	65	40	130	4-18
65	112	185	145	118	20	370	90	40	130	4-18
80	114	200	160	132	20	370	100	40	130	8-18
100	127	220	180	156	22	370	125	48	145	e-18
125	140	250	210	184	22	420	135	70	175	8-18
150	140	285	240	211	24	505	172	70	175	8-22
200	152	340	295	266	24	610	240	90	200	8-22
250	165	395	350	319	26	66S	265	90	200	12-22
300	178	445	400	370	26	755	295	125	280	12-22
350	190	505	460	429	26	8€0	330	125	280	16-22
400	216	565	515	480	26	890	370	125	280	16-26
450	222	615	565	530	28	966	395	130	280	20-26
500	229	670	620	&82	28	1040	430	130	280	20-26
600	267	780	725	682	34	1285	490	175	365	20-30
700	292	895	840	794	34	1395	545	175	365	24-30
800	318	1015	950	901	36	1560	615	225	440	24-33
900	330	1115	1050	1001	38	1700	700	225	440	28-33
1000	410	1230	1160	1112	38	1865	715	290	490	28-36
1200	470	1455	13S0	1328	44	2125	865	290	490	32-39
1400	530	1675	1590	1530	48	2340	950	290	490	36-42
1600	600	1915	1820	1750	52	2580	1070	410	600	40-46
1800	670	2115	2020	1950	56	2860	1200	500	600	44-48
2000	760	2235	2230	2150	60	3200	1350	500	800	48-4S
2200	590	2500	2440	2370	64	3750	1350			52-56
2400	650	2760	2650	2570	65	4350	1550			56-56
2600	700	2960	2850	2770	67	4600	1650			60-56
2800	760	3290	3050	2980	68	4900	1760			64-64
3000	810	3500	3250	3200	68	5300	1980			64-68

公稱通徑DN(mm)	主要外型和連接尺寸PN16
公稱通徑DN(mm)	L	D	D1	D2	b	H	H1	L1	L2	Z-d
50	108	165	125	99	20	320	85	40	130	4-18
65	112	185	145	118	20	320	90	40	130	4-18
80	114	200	160	132	20	370	100	40	130	8-18
100	127	220	180	156	22	370	125	48	145	d-18
125	140	250	210	164	22	420	135	70	175	8-18
150	140	285	240	211	24	505	172	70	175	8-22
200	152	340	295	266	24	610	240	90	200	12-22
250	165	405	355	319	26	665	265	90	200	12-26
300	178	460	410	370	28	755	295	125	280	12-26
350	190	520	470	429	30	860	330	135	280	16-26
400	216	580	525	480	32	890	370	125	280	16-30
450	222	640	585	$48	34	966	395	130	280	20-30
500	229	715	650	609	36	1040	430	130	280	20-33
600	267	840	770	720	38	1285	490	175	365	20-36
700	292	910	840	794	40	1395	545	175	365	24-36
800	318	1025	950	901	42	1560	615	225	440	24-39
900	330	1125	1050	1001	44	1700	700	225	440	28-39
1000	410	1255	1170	1112	46	1865	715	290	490	28-42
1200	470	1485	1390	1328	52	2125	865	290	490	32-48
1400	530	1685	1590	1530	58	2340	950	290	490	36-48
1600	600	1930	1820	1750	64	2580	1070	410	600	40-55
1800	670	2130	2020	1950	68	2880	1200	500	600	44-55
2000	760	2345	2230	2150	70	3200	1350	500	800	48-60
