三偏心對夾蝶閥 | D373H

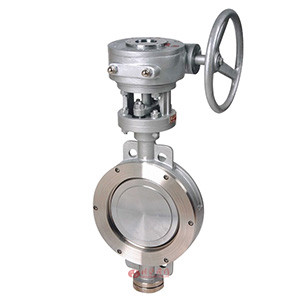

三偏心對夾蝶閥圖片

三偏心對夾蝶閥產品說明

三偏心對夾蝶閥采用三偏心(三維偏心)斜錐面密封，利用蝶板擺動接觸密封、密封啟閉無摩擦，關閉時具有越關越緊，密封性能越可靠，開啟確定密封面完全脫離接觸，確保密封面不損傷。本蝶閥特殊的幾何結構，排除了其它類型蝶閥不能很好密封的缺點，保證了密封面完好的密封。本蝶閥密封面選擇具有耐腐蝕、耐高溫、使用壽命長的材料制作而成?？朔烁邷厥褂脮r(shí)熱膨脹閥門易泄漏的缺點。

三偏心對夾蝶閥材質

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
驅動方式	手動、蝸輪傳動、氣動、電動
適用溫度	碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃

三偏心對夾蝶閥性能參數

設計標準	GB/T12238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9113.2-2000； GB/T9115.1-2000；GB/T9115.2-2000
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-1992；JB/T9092-1999

三偏心對夾蝶閥結構尺寸圖

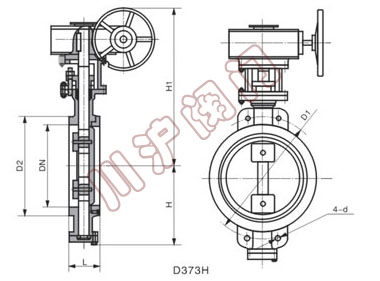

三偏心對夾蝶閥結構圖

三偏心對夾蝶閥連接尺寸

公稱通徑		外形尺寸		連接尺寸(標準值)
公稱通徑		外形尺寸		PN0.6MPa		PN1.0MPa		PN2.5MPa		PN40MPa
毫米	英寸	L	H	D1	Z-d	D1	Z-d	D1	Z-d	D1	Z-d
50	2	43	112	110	4-14	125	4-18	125	4-18	125	4-14
65	21/2	46	115	130	4-14	145	4-18	145	8-18	145	8-18
80	3	49	120	150	4-18	160	8-18	160	8-18	160	8-18
100	4	56	138	170	4-18	180	8-18	190	8-22	190	8-22
125	5	64	164	200	8-18	210	8-18	220	8-26	220	8-26
150	6	70	175	225	8-18	240	8-22	250	8-26	250	8-26
200	8	71	208	280	8-18	295	8-22	310	12-26	320	12-30
250	10	76	243	335	12-18	350	12-22	370	12-30	385	12-33
300	12	83	283	395	12-22	400	12-22	430	16-30	450	16-33
350	14	92	310	445	12-22	460	16-22	490	16-33	510	16-36
400	16	102	340	495	16-22	515	16-22	550	16-36	585	16-39
450	18	114	380	550	16-22	565	20-26	600	20-36	610	20-39
500	20	127	410	600	20-22	620	20-26	660	20-36	670	20-42
600	24	154	470	705	20-26	725	20-30	770	20-39	/	/
700	28	165	550	810	24-26	840	24-30	875	24-42	/	/
800	32	190	640	920	24-30	950	24-33	990	24-48	/	/
900	36	203	710	1020	24-30	1050	28-33	1090	28-48	/	/
1000	40	216	770	1120	28-30	1160	28-36	1210	28-56	/	/
1200	48	254	890	1340	32-33	1380	32-39	1420	32-56	/	/
