軟密封對夾蝸輪蝶閥 | D371X

軟密封對夾蝸輪蝶閥圖片

軟密封對夾蝸輪蝶閥產品說明

軟密封對夾蝸輪蝶閥D371X是由對夾蝶閥和蝸輪箱組成，適用于大口徑管道上，是的操作省力。本閥門具有結構緊湊、安裝方便、密封能性能好等特點?？筛鶕?jù)不同的使用過介質和介質溫度，選擇合適的閥體、閥板材質、密封圈材質，達到靈活方便、組裝方便、性價比高的產品。本閥門可以廣泛應用于水處理、化工溶劑場合、冶金場合、尾氣處理場合、脫硫脫硝場合等使用，也可以在市政管網中使用。

軟密封對夾蝸輪蝶閥材質

零件名稱 Part?name	材料 Materials
閥體 Body	HT200、QT450、WCB、不銹鋼
閥板 Disc	“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼
閥座 Seat	EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
閥軸 Stem	"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼 45#carbon steel,SS416,SS304,SS316°
產品型號 Products?Model	CHD37X-10/16
公稱通徑 Nominal?Diameter	DN40-DN800
公稱壓力(MPa) Nominal?Pressure	PN1.0-1.6MPa
適用介質 Applicable?medium	水、海水、污水、油、空氣、食品、弱酸堿鹽等
適用溫度 Applicable?temperature	-29~110℃

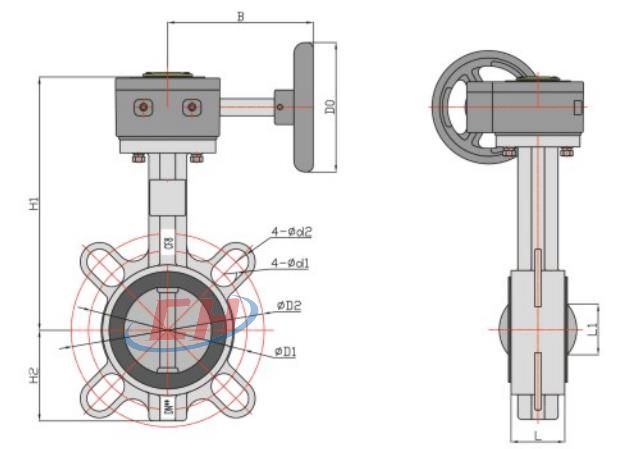

軟密封對夾蝸輪蝶閥結構尺寸圖

軟密封對夾蝸輪蝶閥結構圖

軟密封對夾蝸輪蝶閥連接尺寸

規格Size	φD1/φD2	4-φd1/φd2	H1	H2	B	D0	L	L1	單重Kg
DN40	98.50	19.00	171	56	131	121	33.5	30	2.3
DN40	110.00	19.00	171	56	131	121	33.5	30	2.3
DN50	107.00	19.00	181	59	131	121	42	32	2.7
DN50	125.00	19.00	181	59	131	121	42	32	2.7
DN65	119.00	19.00	194	68	131	121	45	47	3.0
DN65	145.00	19.00	194	68	131	121	45	47	3.0
DN80	154.50	23.00	206	89	131	121	45	65	3.5
DN80	155.75	24.00	206	89	131	121	45	65	3.5
DN100	175.00	19.00	228.5	103	143.5	160	52.1	91	5.4
DN100	190.50	19.00	228.5	103	143.5	160	52.1	91	5.4
DN125	210.00	23.00	248.5	117	143.5	160	55	112	6.9
DN125	216.00	23.00	248.5	117	143.5	160	55	112	6.9
DN150	240.25	23.50	268.5	130	143.5	160	56	146	8.5
DN150	240.25	23.50	268.5	130	143.5	160	56	146	8.5
DN200	292.00	24.60	303	164	181	220	61	194	13.9
DN200	296.00	25.00	303	164	181	220	61	194	13.9
DN250	357.00	30.00	342	195	181	220	66	242	20.3
DN250	357.00	30.00	342	195	181	220	66	242	20.3
DN300	400.00	25.00	386.5	232	232.5	280	77	292	31.6
DN300	432.00	26.00	386.5	232	232.5	280	77	292	31.6
DN350	460.00	23.00	442	264	232.5	280	77	325	37.00
DN350	470.00	26.00	442	264	232.5	280	77	325	37.00
DN400	515.00	26.00	489	325	262	350	87	380	56.00
DN400	525.00	30.00	489	325	262	350	87	380	56.00
DN450	565.00	26.00	518	330	262	350	105	428	73.00
DN450	585.00	30.00	518	330	262	350	105	428	73.00
DN500	620.00	26.00	655	363.0	317	300	130	474	108.00
DN500	650.00	33.00	655	363.0	317	300	130	474	108.00
DN600	725.00	20- φ30	748	459.0	334	300	152	573	205.00
DN600	770.00	20- φ36	748	459.0	334	300	152	573	205.00
DN700	840.00	24- φ30	839	525	280	400	164	673	1
DN700	840.00	24- φ36	839	525	280	400	164	673	1
DN800	950.00	24- φ33	887	596	280	400	190	770	/
DN800	950.00	24- φ39	887	596	280	400	190	770	/
