硬密封對夾蝶閥 | D373H

硬密封對夾蝶閥圖片

硬密封對夾蝶閥產品說明

硬密封對夾蝶閥D373H采用軸中心雙偏離閥結構中心結合密封面非對稱設計，使閥板在 0-90°的全行程范圍內均與閥座無磨擦。閥座采用多層次結構，利用金屬與特殊非金屬材料的結合構成的密封面，更有效地保證了無泄漏。該系列蝶閥密封壽命長；密封性能卓越，同時能滿足高溫工況的要求，適用工業過程控制中的氣體與液體的調節與切斷運用。廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣的介質進行載止或調節流量控制。

硬密封對夾蝶閥技術參數

公稱壓力 Nominal pressure	0.6MPa	1.0MPa	1.6MPa	2.5MPa
公稱通徑 Nominal diameter	80~3000 mm	80~3000 mm	80~2000 mm	80~1200 mm
密封試驗 Seal test	0.66MPa	1.1MPa	1.76MPa	2.75MPa
殼體強度試驗 Shell strength tes	0.9MPa	1.5MPa	2.4MPa	3.75MPa
適用溫度 Applicable temperature	≤100℃~600℃
適用介質 Applicable medium	煙氣、熱水、蒸汽、煤氣、酸、堿、食品 Flue gas, hot water, steam,gas, acld, alkall,food
驅動形式 Driving form	蝸輪傳動、電動、氣動 Worm gear drive,electric,pneumatic

偏心結構示意圖

硬密封對夾蝶閥材質

閥體 valve body	鑄鋼、不銹鋼、球墨鑄鐵 Cast steel, stainless steel, ductile cast iron
閥座 valve seat	不銹鋼 stainless steel
蝶板 Disc	鑄鋼、不銹鋼、球墨鑄鐵 Cast steel, stainless steel, ductile cast iron
密封圈 sealring	不銹鋼、橡膠 Stainless steel, rubber
閥桿 stem	2Cr13不銹鋼、1Cr13不銹鋼、45#鋼 2Cr13 stainless steel,1Cr13 stainless steel, 45#steel
襯套 bushing	鑄鉬青銅自潤軸承 Cast molybdenum bronze self lubrication bearing

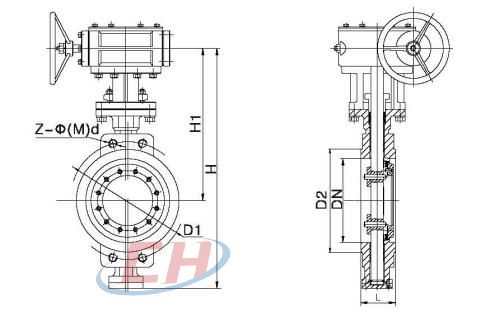

硬密封對夾蝶閥結構尺寸圖

硬密封對夾蝶閥結構圖

硬密封對夾蝶閥連接尺寸

通徑	主要尺寸				0.6MPa			1.0MPa			1.6MPa
DN	L(短)	L(長)	H	H1	D1	D2	Z-φ(M)d	D1	D2	Z-φ(M)d	D1	D2	Z-φ(M)d
50	43	43	272	200	110	90	4-14	125	100	4-18	125	100	4-18
65	46	46	335	225	130	110	4-14	145	120	4-18	145	120	4-18
80	49	64	355	240	150	125	4-18	160	135	4-18	160	135	4-18
100	56	64	385	255	170	145	4-18	180	155	4-18	180	155	4-18
125	64	70	455	305	200	175	4-18	210	185	4-18	210	185	4-18
150	70	76	490	325	225	200	4-18	240	210	4-22	240	210	4-22
200	71	89	590	380	280	255	4-18	295	265	4-22	295	265	4-22
250	76	114	655	410	335	310	4-18	350	320	4-22	355	320	4-26
300	83	114	740	460	395	362	4-22	400	368	4-22	410	375	4-26
350	92	127	840	525	445	412	4-22	460	428	4-M20	470	435	4-M24
400	102	140	890	545	495	462	4-M20	515	482	4-M24	525	485	4-M27
450	114	152	1010	630	550	518	4-M20	565	532	4-M24	585	545	4-M27
500	127	152	1065	650	600	568	4-M20	620	585	4-M24	650	608	4-M30
600	154	178	1140	680	705	670	4-M24	725	685	4-M27	775	718	4-M33
700	165	229	1268	780	810	775	4-M24	840	800	4-M27	840	788	4-M33
800	190	241	1432	860	920	880	4-M27	950	905	4-M30	950	898	4-M36
900	203	241	1528	900	1020	980	4-M27	1050	1005	4-M30	1050	998	4-M36
1000	216	300	1698	1000	1120	1080	4-M27	1160	1115	4-M33	1170	1110	4-M39
1200	254	360	1910	1100	1340	1295	4-M30	1380	1325	4-M36	1390	1325	4-M45
1400	279	390	2140	1200	1560	1510	4-M33	1590	1530	4-M39	1590	1530	4-M45
1600	318	440	2420	1330	1760	1710	4-M33	1820	1760	4-M45	1820	1750	4-M52

通徑	主要尺寸				2.5MPa			4.0MPa			6.4MPa
DN	L(短)	L(長)	H	H1	D1	D2	Z-φ(M)d	D1	D2	Z-φ(M)d	D1	D2	Z-φ(M)d
50	43	43	272	200	125	100	4-18	125	100	4-18	125	102	4-18
65	46	46	335	225	145	120	4-18	145	120	4-18
80	49	64	355	240	160	135	4-18	160	135	4-18	160	138	4-18
100	56	64	385	255	190	160	4-22	190	160	4-22	190	162	4-22
125	64	70	455	305	220	188	4-26	220	188	4-26	220	188	4-26
150	70	76	490	325	250	218	4-26	250	218	4-26	250	218	4-26
200	71	89	590	380	310	278	4-26	320	282	4-M27	320	285	4-M27
250	76	114	655	410	370	332	4-30	385	345	4-M30	385	345	4-M30
300	83	114	740	460	430	390	4-M27	450	408	4-M30	450	410	4-M30
350	92	127	840	525	490	448	4-M30	510	465	4-M33	510	465	4-M33
400	102	140	890	545	550	505	4-M33	585	535	4-M36	585	535	4-M36
450	114	152	1010	630	600	555	4-M33	610	560	4-M36	610	460	4-M36
500	127	152	1065	650	660	610	4-M33	670	612	4-M39	670	615	4-M39
600	154	178	1140	680	770	718	4-M36	795	735	4-M45	795	735	4-M45
700	165	229	1268	780	875	815	4-M39
800	190	241	1432	860	990	930	4-M45
900	203	241	1528	900	1090	1028	4-M45
1000	216	300	1698	1000	1210	1140	4-M52
1200	254	360	1910	1100	1420	1350	4-M52
