保溫球閥 | BQ41F

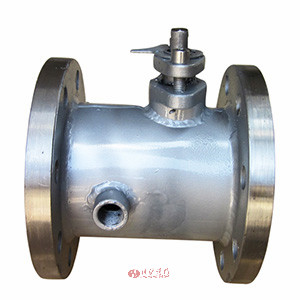

保溫球閥產品圖片

保溫球閥產品說明

BQ41F保溫球閥又名BQ41F夾套保溫球閥，由于采用了蒸汽夾套保溫，所以即使外界溫度降低零度以下，此閥仍操作靈活，保證輸油管道能啟能閉。其優點是其它控制閥所沒有的，是重油輸送管道理想的控制閥門。
BQ41F保溫球閥夾套連接方式：
1、可選擇內螺紋連接。DN15~DN20 G3/8,DN25~DN150G1/2,DN200以上G3/4.
2、可選擇法蘭連接。 DN15~DN50 為15法蘭，DN65~DN150為20法蘭，DN200以上為25法蘭。
保溫球閥也稱夾套保溫球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。保溫球閥根據球閥的結構不同，有整體式保溫球閥、兩片式保溫球閥、對夾式保溫球閥等幾種結構形式，保溫球閥具有良好的保溫保冷特性，具閥門的通徑與管徑一致，同時又能有效降管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送還常溫下會凝固的高粘度介質。

保溫球閥技術參數

公稱通徑		DN15～200、NPS 3/4～8
公稱壓力（Mpa）		PN1.6~2.5、Class150~300、10K、20K
保溫閥門材料及適用工況	零件名稱	材料
	3.閥體	WCB	CF8（304）	CF8M（316）
	2.閥座	1Cr18Ni9Ti	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	4.密封圈	聚四氟乙烯、對位聚笨
	5.球體	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	6.閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	1.夾套	25	25	25
	7.填料	聚四氟乙烯、柔性石墨
	適用介質	水、蒸汽、油品	硝酸等腐蝕性介質	醋酸等腐蝕性介質
	適用溫度	-29～180℃（聚四氟乙烯）、-20～300℃（對位聚笨）
設計制造		GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351
結構長度		GB/T 12221-1989、ANSI B16.10；JIS B2002
連接法蘭		JB/T74~90（JB74~90）、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214
壓力試驗		JB/T 9092-1999、API 598
傳動方式		手動、蝸輪蝸桿傳動、氣動、電動。

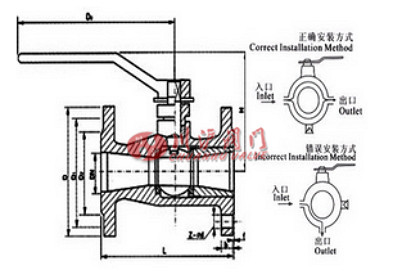

保溫球閥結構尺寸圖

保溫球閥結構圖

保溫球閥連接尺寸

公稱通徑Dn	L	日標、美標-JJS 10K(ANSI 150lb)						日標、美標-JJS 20K(ANSI 300lb)
公稱通徑Dn	L	D	G	T	F	C	N-h	D	G	T	F	C	N-h
20	117	117	127	73	1.6	98.5	4-16	156	73	20.7	1.6	114.5	4-16
25	127	127	152	92	1.6	120.5	4-19	165	92	22.3	1.6	127	8-19
40	165	165	178	105	1.6	139.5	4-19	190	105	25.4	1.6	149	8-22
50	178	178	190	127	1.6	152.5	4-19	210	127	28.6	1.6	168	8-22
80	229	229	279	216	1.6	241.5	8-22
100	254	254	343	270	1.6	298.5	12-25
150	292	292	406	324	1.6	362.5	12-25
200	330	330	533	413	1.6	476.0	12-29

壓力	口徑	L	D	D1	D2	B	Z-Φd	3-G
16	15	108	135	100	78	18	4-18	3-8
	20	117	145	110	85	18	4-18	3-8
	25	127	160	125	100	20	4-18	3-8
	32	140	180	145	120	20	8-18	1/2
	40	165	180	145	120	20	8-18	1/2
	50	178	195	160	135	20	8-18	1/2
	65	203	245	210	185	22	8-18	1/2
	80	229	280	240	210	24	8-23	1/2
	100	254	335	295	265	26	12-23	1/2
	125	267	335	295	265	26	12-23	1/2
	150	292	405	355	320	30	12-25	1/2
	200	330	520	470	435	34	16-25	1/2
25	15	108	135	100	78	18	4-18	3-8
	20	117	145	110	85	18	4-18	3-8
	25	127	160	125	100	20	4-18	3-8
	32	140	180	145	120	20	8-18	1/2
	40	165	180	145	120	20	8-18	1/2
	50	178	195	160	135	20	8-18	1/2
	65	203	230	190	160	24	8-23	1/2
	80	229	300	250	218	30	8-25	1/2
	100	254	360	310	278	34	12-25	1/2
	125	267	425	370	332	36	12-30	1/2
	150	292	425	370	332	36	12-30	1/2
	200	330	550	490	448	44	16-34	1/2

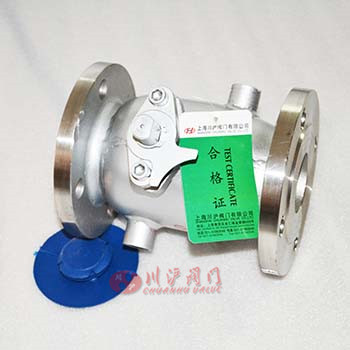

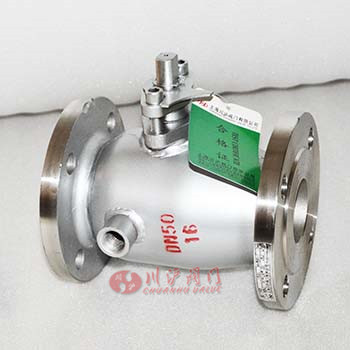

保溫球閥圖片
