硬密封球閥 | Q41H

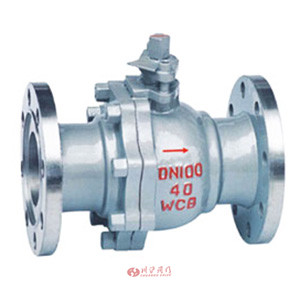

硬密封球閥圖片

硬密封球閥產品說明

Q41H金屬硬密封球閥是我公司開發的高性能球閥產品。閥座采用板簧加載的金屬密封結構，在高溫下啟閉輕松。球體及閥座采用特殊硬化處理，密封面不擦傷。手動硬密封球閥具有雙向密封功能。主要用途：金屬硬密工作溫度-29～425℃(碳鋼)或-40～800℃(不銹鋼)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，金屬硬密封球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
金屬硬密封球閥產品特點
1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，

硬密封球閥技術參數

設計制造標準	GB/T 21385-2008
結構長度標準	B/T 12221-2005
連接法蘭標準	GB/T 9113、ANSI B16.5、JB/T74～90、GB9112～9131、HG20615～20635、SH3406
壓力溫度等級	GB/T 12224-2005
試驗檢驗標準	GB/T 13927-2008

硬密封球閥主要零件材料

壓力等級		公稱壓力					磅級
壓力等級		1.6	2.5	4.0	6.4	10.0	150	300	400	600
試驗壓力	殼體試驗	2.4	3.75	6.0	9.6	15.0	3.03	7.5	10.2	15.0
試驗壓力	密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	7.48	11.0
適用工況	適用介質	紙漿、漿料、粉塵及各種固體顆粒介質
適用工況	適用溫度	-196~≤800℃
適用規范	設計制造按	GB12237-89?　API60　JP17S-48
	法蘭尺寸按	JB79-59、GB91133、HG20592-97　ANSI B16.5　　JIS B2212-2214
	結構長度按	GB12221-89　　ANSI B16.0　　JIS B2002
	檢驗試驗按	JB/T9092-99　　?API598

硬密封球閥主要零件材料

序號	零件名稱	材質		序號	零件名稱	材質
序號	零件名稱	GB(國標)	ASTM(美標)	序號	零件名稱	GB(國標)	ASTM(美標)
1	閥體	WCB	A216-WCB	8	彈簧	60Si2Mn	AISI 9260
2	密封圈	柔性石墨	柔性石墨	9	墊片	柔性石墨+不銹鋼	B12.10-304/F.G
3	閥座	1Cr18Ni9Ti	304	10	填料	柔性石墨	柔性石墨
4	球體	1Cr13	A276-420	11	填料壓蓋	WCB	A216-WCB
5	螺母	35	A194-2H	12	擋圈	65Mn	AISI 1066
6	螺柱	35CrMoA	A193-B7	13	閥桿	1Cr13	A276-410
7	座墊	1Cr18Ni9Ti	304	14	螺釘	35	A193-B7

硬密封球閥結構尺寸圖

硬密封球閥結構圖

硬密封球閥連接尺寸

硬密封球閥 PN1.6MPa 連接尺寸

DN	L	d	D	D1	D2	D3	b	f	Z-?φdo	W		H
mm	L	d	D	D1	D2	D3	b	f	Z-?φdo	手動Manual?蝸輪Worm		手動Manual	蝸輪Worm
PN16
15	130	15	95	65	45		16	2	4-14	160		59
20	140	20	105	75	58		18	2	4-14	180		63
25	150	25	115	85	68	一	18	2	4-14	180	一	75
32	165	32	140	100	78	一	18	2	4-18	200		95
40	180	40	150	110	88	一	18	2	4-18	220	一	107
50	200	50	165	125	102	一	18	2	4-18	240		155
65	220	65	185	145	122		18	2	8-18	300		164
80	250	80	200	160	138		20	2	8-18	350		182
100	280	100	220	180	158		20	2	8-18	420	320	226	405
125	320	125	250	210	188		22	2	8-18	560	320	230	420
150	360	150	285	240	212		22	2	8-22	800	350	250	470
200	400	200	340	295	268		24	2	12-22	1200	350	280	550

硬密封球閥 PN2.5MPa\PN4.0MPa\PN6.3MPa\PN10.0MPa 連接尺寸

DN	L	d	D	D1	D2	D3	b	f	z- φdo	W		H
mm										手動Manual蝸輪Worm		手動Manua 蝸輪Worm
PN25
15	130	15	95	65	45			2	4-14	160		85
20	140	20	105	75	58		18	2	4-14	180		90
25	150	25	115	85	68		18	2	4-14	180		99
32	165	32	135	100	78		18	2	4-18	200		105
40	180	40	145	110	88		18	2	4-18	220		126
50	200	50	160	125	102		20	2	4-18	240		142
65	220	65	180	145	122		22	2	8-18	300	一	165
80	250	80	195	160	138		24	2	8-18	350		178	390
100	280	100	235	190	162		24	2	8-22	420	320	230	420
125	320	125	270	220	188		26	2	8-26	560	320	280	450
150	360	150	300	250	218		28	2	8-26	800	350	310	500
200	400	200	350	310	278		30	2	12-26	1200	350	350	570
PN40
15	130	15	95	65	45	40	16	2	4-14	160		85
20	140	20	105	75	58	51	18	2	4-14	180		90
25	150	25	115	85	68	58	18	2	4-14	180		99
32	165	32	140	100	78	66	18	2	4-18	200		105
40	180	40	250	110	88	76	18	2	4-18	220		126
50	200	50	165	125	102	88	20	2	4-18	240		142
65	220	65	185	145	122	110	22	2	8-18	300		165
80	250	80	200	160	138	121	24	2	8-18	350		178	390
100	280	100	232	190	162	150	24	2	8-22	420	320	230	420
125	320	125	270	220	188	176	26	2	8-26	560	320	280	450
150	360	150	300	250	218	204	28	2	8-26	800	350	310	500
200	400	200	375	320	285	260	34	2	1230	1200	350	350	570
PN63
15	140	15	105	75	45	40	20	2	4-14	180		79
20	152	20	130	90	50	51	22	2	4-18	200		83
25	165	25	140	100	60	58	24	2	4-18	220		114
32	178	32	155	110	78	66	26	2	4-22	280		120
40	190	40	170	125	88	76	28	2	4-22	320		125
50	216	50	180	135	102	88	26	2	4-22	400		156
65	241	65	205	160	122	110	26	2	8-22	450		172
80	281	80	215	170	138	121	28	2	8-22	500		220	370
100	305	100	250	200	162	150	30	2	8-26	650		250	440
PN100
15	165	15	105	75	45	40	20	2	4-14	180		79
20	190	20	130	90	58	51	22	2	4-18	200		83
25	216	25	140	100	68	58	24	2	4-18	220		114
32	229	32	155	110	78	66	26	2	4-22	280		120
40	241	40	170	125	88	76	28	2	4-22	320		125
50	292	50	195	145	102	88	30	2	4-26	400		156
65	330	65	220	170	122	110	34	2	8-26	450		172
80	356	80	230	180	138	121	36	2	8-26	500		220	370
100	432	100	265	210	162	150	40	2	8-30	650		250	440
DN	L	d	D	D1	D2	D3	b	f	z- φdo	W		H
mm										手動Manual蝸輪Worm		手動Manua 蝸輪Worm
PN25
15	130	15	95	65	45			2	4-14	160		85
20	140	20	105	75	58		18	2	4-14	180		90
25	150	25	115	85	68		18	2	4-14	180		99
32	165	32	135	100	78		18	2	4-18	200		105
40	180	40	145	110	88		18	2	4-18	220		126
50	200	50	160	125	102		20	2	4-18	240		142
65	220	65	180	145	122		22	2	8-18	300	一	165
80	250	80	195	160	138		24	2	8-18	350		178	390
100	280	100	235	190	162		24	2	8-22	420	320	230	420
125	320	125	270	220	188		26	2	8-26	560	320	280	450
150	360	150	300	250	218		28	2	8-26	800	350	310	500
200	400	200	350	310	278		30	2	12-26	1200	350	350	570
PN40
15	130	15	95	65	45	40	16	2	4-14	160		85
20	140	20	105	75	58	51	18	2	4-14	180		90
25	150	25	115	85	68	58	18	2	4-14	180		99
32	165	32	140	100	78	66	18	2	4-18	200		105
40	180	40	250	110	88	76	18	2	4-18	220		126
50	200	50	165	125	102	88	20	2	4-18	240		142
65	220	65	185	145	122	110	22	2	8-18	300		165
80	250	80	200	160	138	121	24	2	8-18	350		178	390
100	280	100	232	190	162	150	24	2	8-22	420	320	230	420
125	320	125	270	220	188	176	26	2	8-26	560	320	280	450
150	360	150	300	250	218	204	28	2	8-26	800	350	310	500
200	400	200	375	320	285	260	34	2	1230	1200	350	350	570
PN63
15	140	15	105	75	45	40	20	2	4-14	180		79
20	152	20	130	90	50	51	22	2	4-18	200		83
25	165	25	140	100	60	58	24	2	4-18	220		114
32	178	32	155	110	78	66	26	2	4-22	280		120
40	190	40	170	125	88	76	28	2	4-22	320		125
50	216	50	180	135	102	88	26	2	4-22	400		156
65	241	65	205	160	122	110	26	2	8-22	450		172
80	281	80	215	170	138	121	28	2	8-22	500		220	370
100	305	100	250	200	162	150	30	2	8-26	650		250	440
PN100
15	165	15	105	75	45	40	20	2	4-14	180		79
20	190	20	130	90	58	51	22	2	4-18	200		83
25	216	25	140	100	68	58	24	2	4-18	220		114
32	229	32	155	110	78	66	26	2	4-22	280		120
40	241	40	170	125	88	76	28	2	4-22	320		125
50	292	50	195	145	102	88	30	2	4-26	400		156
65	330	65	220	170	122	110	34	2	8-26	450		172
80	356	80	230	180	138	121	36	2	8-26	500		220	370
100	432	100	265	210	162	150	40	2	8-30	650		250	440
