產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 球閥球閥
美標球閥 | Q41F

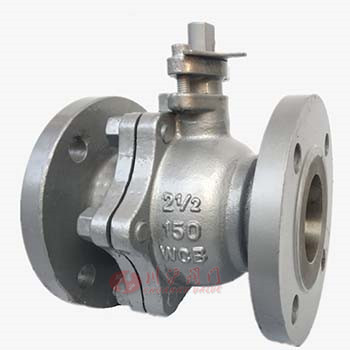

美標球閥圖片

美標球閥 產品說明
美標球閥美標法蘭球閥主要用于截斷或接通介質，也可用于流體的調節與控制。美標球閥廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。
API美標球閥 執行標準
設計與制造按ANSI B16.34，JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003

美標球閥 技術參數
試驗項目 殼體試驗 密封試驗 上密封試驗 氣密封試驗
介質 水 氣
單位 MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
壓力等級?(磅級) 150 3.1 450 2.2 315 2.2 315 0.5-0.7 60-100
300 7.8 1125 5.6 815 5.6 815
400 10.3 1500 7.6 1100 7.6 1100
600 15.3 2225 11.2 1630 11.2 1630
900 23.1 3350 16.8 2440 16.8 2440
美標球閥 主要零件材料
名稱 材料
閥體
閥蓋		 A216WCB A352 LCB A217WC6 A217WC9 A217 C5 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
球體 A182 F6 A182 F304 A182 F316 A182 F304L A182 F316L
閥桿 A182 F6 A182 F304 A182 F316 A182 F304L A182 F316L
手柄 KTH350-10
螺柱 A193-B7 A320-L7 A193-B8
螺母 A194-2H A194-7 A194-8

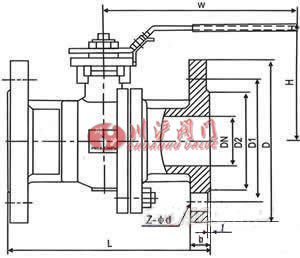

美標球閥 結構尺寸圖

美標球閥結構圖

美標球閥 連接尺寸
型號 規格?(mm) 尺寸?(mm)
inch DN L D D1 D2 b Z-Φd H W
Q41F/H/Y-150Lb?
Q341F/H/Y-150Lb?
Q641F/H/Y-150Lb		 1/2″ 15 108 89 60.5 35 12 4-Φ15 68 115
3/4″ 20 117 98 70 43 12 4-Φ15 75 130
1″ 25 127 108 79.5 51 12 4-Φ15 85 150
11/4″ 32 140 117 89 64 13 4-Φ15 96 190
11/2″ 40 165 127 98.5 73.2 15 4-Φ15 107 230
2″ 50 178 152 120.7 92 16 4-Φ19 118 240
21/2″ 65 190 177.8 139.7 104.7 18 4-Φ19 145 280
3″ 80 203 190.5 152.4 127 19 4-Φ19 160 310
4″ 100 229 229 190.5 157 24 8-Φ19 185 330
5″ 125 356 254 216 185.7 26 8-Φ22 230 600
6″ 150 394 279 241.3 216 26 8-Φ22 260 800
8″ 200 457 343 298.5 270 29 8-Φ22 310 1000
10″ 250 533 406 362 324 31 12-Φ25 350 1200
型號 規格?(mm) 尺寸
inch DN L D D1 D2 b Z-Φd H W
Q41F/H/Y-600Lb
Q341F/H/Y-600Lb
Q641F/H/Y-600Lb		 1/2″ 15 165 95 66.5 35 15 4-Φ15 88 115
3/4″ 20 190 118 82.5 43 16 4-Φ19 98 130
1″ 25 216 124 89 51 18 4-Φ19 105 150
11/2″ 40 241 156 114.3 73.2 23 4-Φ22 135 180
2″ 50 292 165 127 92 26 8-Φ19 155 240
3″ 80 356 210 168.2 127 32 8-Φ22 175 280
4″ 100 432 273 216 157 38 8-Φ25 210 330
6″ 150 559 356 292 216 48 12-Φ29 340 800
8″ 200 660 419 349 270 56 12-Φ32 400 1000
10″ 250 787 508 432 324 64 16-Φ35 440 1200

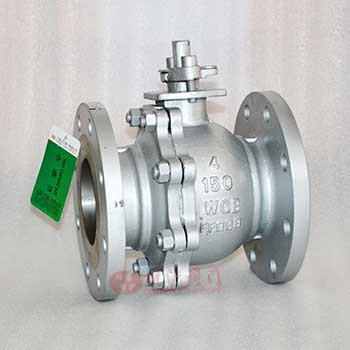

美標球閥圖片

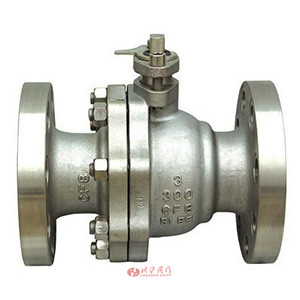

美標球閥圖片 美標球閥圖片
