法蘭球閥 | Q41F

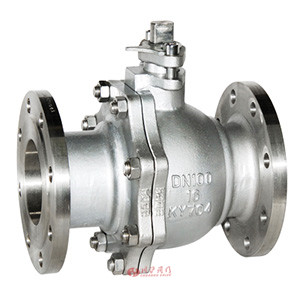

法蘭球閥圖片

法蘭球閥產品說明

Q41F浮動式軟密封球閥不僅結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉，是近十幾年來發展快的閥門品種之一。四氟軟密封球閥是由旋塞閥演變而來的，它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90°實現開啟和關閉的目的。浮動球閥在管道上主要用于切斷、分配和改變介質流動方向，在化工產品、醫藥和食品經營種；在水電、火電和核電的電力經營系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金經營系統中得以廣泛的應用，是一種與經營建設、國防建設和人民生活息息相關的重要機械產品。浮動式軟密封球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。

法蘭球閥材質參數

設計Design	GB/T12237
壓力溫度基準Pressure-Temperature?Rating	GBT12224
結構長度Face to?Face	GB12221
法蘭尺寸Flange?Dimensions	JB/T79.1-1994.GB/T9113.1
檢驗和測試Inspection&Testing	JB/T9092
主體材料Body?Material	WCB、CF8、CF8M、CF3、CF3M等

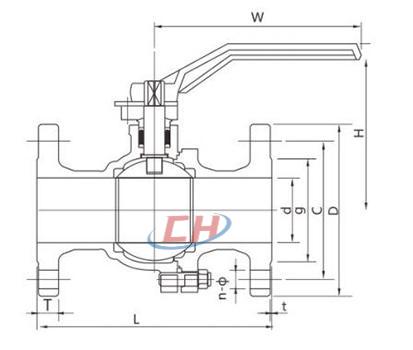

法蘭球閥結構尺寸圖

法蘭球閥結構圖

法蘭球閥連接尺寸

公稱壓力 Nominal pressure	Size DN	尺寸Dimensions(mm)
公稱壓力 Nominal pressure	Size DN	d	L(JB)	L(GB)	D(JB)	D(GB)	C	g	T	t	H	W	n-d
PN1.6 Mpa	15	15	130	130	95	95	65	46	14	2	60	108	4-14
	20	20	140	130	105	105	75	56	16	2	64	120	4-14
	25	25	150	140	115	115	85	65	16	2	90	165	4-14
	32	32	165	165	135	140	100	76	18	2	105	180	4-18
	40	40	180	165	145	150	110	84	18	2	150	240	4-18
	50	50	200	203	160	165	125	99	20	2	190	240	4-18
	65	65	220	222	180	185	145	118	20	2	195	320	4-18
	80	80	250	241	195	200	160	132	20	2	215	350	8-18
	100	100	280	305	215	220	180	156	22	2	250	400	8-18
	125	125	320	一	250	一	210	184	22	2	一		8-18
	150	150	360		285		240	211	24	2			8-22
	200	200	400		340		295	266	24	2	—		12-22
	250	250	533	一	405	一	355	319	26	2	一	一	12-26
	300	300	610		460	—	410	370	28	2	—	—-	12-26
	350	350	686		520		470	435	34	2	—		16-25

公稱壓力 Nomina pressure	Size DN	尺寸Dimensions(mm)
公稱壓力 Nomina pressure	Size DN	d	L(JB)	L(GB)	D(JB)	D(GB)	C	g	T	t	H	W	n-d
PN2.5 Mpa	15	15		130		95	65	46	14	2	60	108	4-14
	20	20		150		105	75	56	16	2	64	120	4-14
	25	25		160		115	85	65	16	2	90	165	4-14
	32	32		180		140	100	76	18	2	105	180	4-18
	40	40	180	200	145	150	110	84	18	2	160	240	4-18
	50	50	200	230	160	165	125	99	20	2	205	270	4-18
	65	65	220	290	180	185	145	118	22	2	215	350	8-18
	80	80	250	310	195	200	160	132	24	2	230	400	8-18
	100	100	280	350	230	235	190	156	24	2	270	500	8-22
	125	125	320		270		220	184	26	2			8-26
	150	150	360		300		250	211	28	2			8-26
	200	200	400		360		310	274	30	2			12-26
	250	250	533		425		370	330	32	2			12-30
	300	300	610		485		430	389	34	2			16-30
	350	350	762		550		490	448	44	2			16-34
PN4.0 Mpa	15	15	130	130	95	95	65	46	14	2	60	108	4-14
	20	20	140	150	105	105	75	56	16	2	65	120	4-14
	25	25	150	160	115	115	85	65	16	2	90	165	4-14
	32	32	180	180	135	140	100	76	18	2	105	180	4-18
	40	40	200	200	145	150	110	84	18	2	170	240	4-18
	50	50	220	230	160	165	125	99	20	2	230	270	4-18
	65	65	250	290	180	185	145	118	22	2	250	350	8-18
	80	80	280	310	195	200	160	132	24	2	250	400	8-18
	100	100	320	350	230	235	190	156	24	2	295	500	8-22
	125	125	400	一	270		220	184	26	2			8-26
	150	150	400		300		250	211	28	2			8-26
	200	200	502		375		320	284	34	2			12-30
	250	250	568		450		385	345	38	2			12-33
	300	300	648		515		450	409	42	2			16-33
	350	350	762		570		510	465	52	2			16-34
PN6.4 Mpa	15	15	165		105		75	55	18	2	59	130	4-14
	20	20	190		125		90	68	20	2	63	130	4-18
	25	25	216		135		100	78	22	2	75	160	4-18
	32	32	229		150		110	82	24	2	85	160	4-23
	40	40	241		165		125	95	24	2	95	230	4-23
	50	50	292		175		135	105	26	2	107	230	4-23
	65	65	330		200		160	130	28	2	142	400	8-23
	80	80	356		210		170	140	30	2	152	400	8-23
	100	100	432		250		200	168	32	2	178	700	8-25
	125	125	508		295		240	202	36	2	252	1100	8-30
	150	150	559		340		280	240	38	2	272	1500	8-4
	200	200	660		405		345	300	44	2	398		12-34
	250	250	787		470		400	352	48	2	445		12-41
	300	300	838		530		460	412	54	2	515		16-41
	350	350	889		595		525	475	60	2	550		16-41

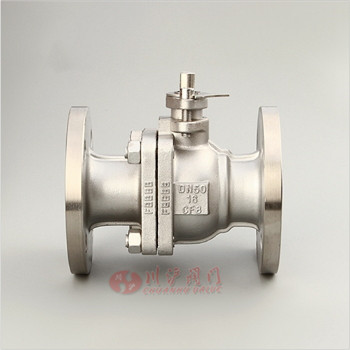

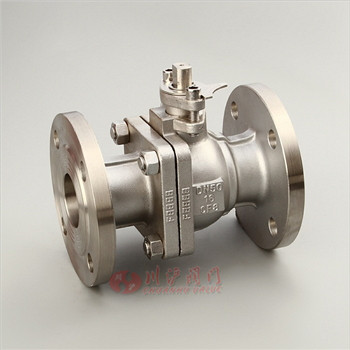

法蘭球閥圖片
