高平臺鑄鋼球閥 | Q41F

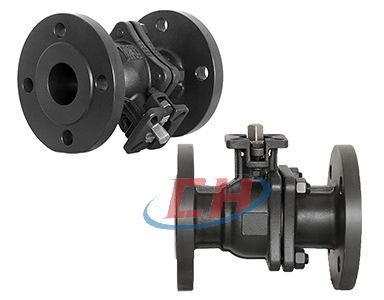

高平臺鑄鋼球閥圖片

高平臺鑄鋼球閥產品說明

高平臺鑄鋼球閥Q41F是閥體帶安裝平臺的一種球閥，方便和手柄、氣動執行器和電動執行器的連接而設計的一種球閥，具有結構緊湊，安裝方便的特點。閥門是全通徑球閥，無流阻，可以通過有復雜介質閥門，閥體密封圈可以選用PTFE四氟橡膠、PPL對位聚苯橡膠等，來適應于不同工作溫度的場合。閥門廣泛應用于水、氣體、溶液等場合使用。

高平臺鑄鋼球閥材質參數

序號NO.	零件名稱PARTS	材質MATERIAL
1	閥體BODY	WCB	CF8	CF8M
2	閥座SEAT	PTFE
3	球體BALL	CF8	CF8	CF8M
4	O形圈O-RING	FPM
5	墊片GASKET	PTFE
6	閥蓋BONNET	WCB	CF8	CF8M
7	螺柱BOLT	304
8	螺母NUT	304
9	閥桿STEM	304	304	316
10	閥桿墊圈STEMWASHER	PTFE+25%GF
11	O形圈O-RING	FPM
12	填料PACKING	PTFE
13	耐磨墊WEARWASHER	PTFE+25%GF
14	壓圈GLAND	304
15	蝶形彈簧DISCSPRING	304
16	壓板GLANDFLANGE	CF8
17	定位片STOPPER	304
18	內六角螺釘HEXSOCKETBOLT	304
19	螺母NUT	304
20	手柄HANDLE	WCB/CF8
21	螺栓BOLT	304
22	螺母NUT	304

高平臺鑄鋼球閥結構尺寸圖

高平臺鑄鋼球閥結構圖

高平臺鑄鋼球閥連接尺寸

機械部JB79長度

尺寸 Nominal Diameter		L	d	D2	D1	D	b	f	n-?φd1	H	h	H1	W	Ra	Rb	A	B	KXK
15	1/2"	130	15	45	65	95	14	2	4-14	51	9	83	140	3.0	3.5	36	50	9X9
20	3/4"	140	20	55	75	105	14	2	4-14	56	9	88	140	3.0	3.5	36	50	9X9
25	1"	150	25	65	85	115	14	2	4-14	62	11	97	170	3.0	3.5	42	50	11X11
32	1-1/4"	165	32	78	100	135	16	2	4-18	72	11	107	170	3.0	3.5	42	50	11X11
40	1-1/2"	180	40	85	110	145	16	3	4-18	78	14	116	200	3.5	4.5	50	70	14×14
50	2"	200	50	100	125	160	16	3	4-18	86	14	124	200	3.5	4.5	50	70	14×14
65	2-1/2"	220	65	120	145	180	18	3	4-18	102	17	146	300	4.5	5.5	70	102	17X17
80	3"	250	80	135	160	195	20	3	8-18	115	17	159	300	4.5	5.5	70	102	17X17
100	4"	280	100	155	180	215	20	3	8-18	137	17	181	300	4.5	5.5	70	102	17X17
125	5"	320	125	185	210	250	22	3	8-18	170	25	255	650	5.5	6.5	102	125	22×22
150	6"	360	150	210	240	280	24	3	8-23	192	30	277	800	5.5	6.5	102	125	27×27
200	8"	400	200	265	295	335	26	3	12-23	234	35	280	300	5.5	6.5	102	125	27X27

化工部長度1

尺寸 Nomina Diameter		L	d	D2	D1	D	b	f	n-?φd1	H	h	H1	W	Ra	Rb	A	B	K×K
15	1/2"	130	15	45	65	95	16	2	4-14	55	9	87	140	3.0	3.5	36	50	9X9
20	3/4"	130	20	58	75	105	18	2	4-14	60	9	92	140	3.0	3.5	36	50	9X9
25	1"	140	25	68	85	115	18	2	4-14	67	11	102	170	3.0	3.5	42	50	11X11
32	1-1/4"	165	32	78	100	140	18	2	4-18	76	11	111	170	3.0	3.5	42	50	11X11
40	1-1/2"	165	40	88	110	150	18	2	4-18	85	14	123	200	3.5	4.5	50	70	14×14
50	2"	203	50	102	125	165	18	2	4-18	93	14	131	200	3.5	4.5	50	70	14X14
65	2-1/2"	222	65	122	145	185	18	2	8-18	113	17	157	300	4.5	5.5	70	102	17X17
80	3"	241	80	138	160	200	20	2	8-18	126	17	170	300	4.5	5.5	70	102	17×17
100	4"	305	100	158	180	220	20	2	8-18	141	17	185	300	4.5	5.5	70	102	17X17
125	5"	356	125	188	210	250	22	2	8-22	170	25	255	650	5.5	6.5	102	125	22X22
150	6"	394	150	212	240	285	22	2	8-22	192	30	277	800	5.5	6.5	102	125	27X27
200	8"	457	200	268	295	340	24	2	12-22	234	35	280	300	5.5	6.5	102	125	27X27

化工部長度2

尺寸 Nominal Diameter		L	d	D2	D1	D	b	f	n-?φd1	H	h	H1	W	Ra	Rb	A	B	KXK
15	1/2"	108	15	45	65	95	16	2	4-14	55	9	87	140	3.0	3.5	36	50	9X9
20	3/4"	117	20	58	75	105	18	2	4-14	60	9	92	140	3.0	3.5	36	50	9X9
25	1"	127	25	68	85	115	18	2	4-14	67	11	102	170	3.0	3.5	42	50	11X11
32	1-1/4"	140	32	78	100	140	18	2	4-18	76	11	111	170	3.0	3.5	42	50	11X1
40	1-1/2"	165	40	88	110	150	18	2	4-18	85	14	123	200	3.5	4.5	50	70	14×14
50	2"	178	50	102	125	165	18	2	4-18	93	14	131	200	3.5	4.5	50	70	14×14
65	2-1/2"	190	65	122	145	185	18	2	8-18	113	17	157	300	4.5	5.5	70	102	17X17
80	3"	203	80	138	160	200	20	2	8-18	126	17	170	300	4.5	5.5	70	102	17X17
100	4"	229	100	158	180	220	20	2	8-18	141	17	185	300	4.5	5.5	70	102	17×17
125	5"	356	125	188	210	250	22	2	8-22	170	25	255	650	5.5	6.5	102	125	22X22
150	6"	394	150	212	240	285	22	2	8-22	192	30	277	800	5.5	6.5	102	125	27X27
200	8"	457	200	268	295	340	24	2	8-22	234	35	280	300	5.5	6.5	102	125	27×27
