135度三通Y型球閥 | Q42F/PPL

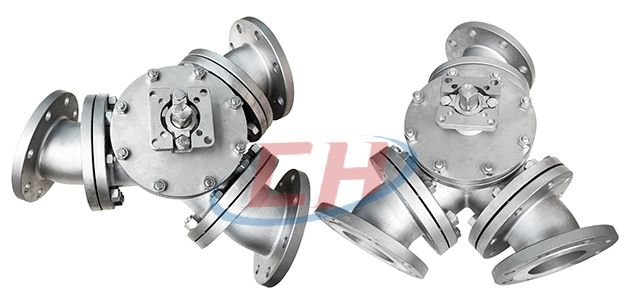

135度三通Y型球閥 產品說明
135度三通Y型球閥Q42F/PPL流道形式“Y”型，閥座為三面閥座，主要用于Y型管路流向的切換。本產品的流道形式為135度切換，流道平坦，流體阻力小，流通能力強，不會使介質停留在流道內部，實現各管道能夠得到很好、很順的得到切換。
135度三通Y型球閥 材質參數
| 零件名稱 | 主要采用材質（常規配置） | ||
|---|---|---|---|
| 閥體、閥蓋 | WCB | 304（CF8） | 316L（CF3M） |
| 填料 | PTFE、PPL、柔性石墨 | ||
| 球體 | WCB+HCr | 304（CF8） | 316L（CF3M） |
| 密封圈 | PTFE/PPL | PTFE/PPL | PTFE/PPL |
| 墊片 | PTFE/PPL | PTFE/PPL | PTFE/PPL |
| 閥桿 | 2Cr13 | 304 | 316L |
135度三通Y型球閥 技術參數
| 公稱壓力 PN(MPa) | 試驗壓力 | ||
|---|---|---|---|
| 殼體 | 高壓液密封 | 低壓氣密封 | |
| 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| Class 150 | 3.0 | 2.2 | |
| 適用工況 | 適用介質 | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | |
| 適用溫度 | -29~250℃ | ||
| 適用規范 | 結構長度 | Q/CB | |
| 連接法蘭 | JB79、GB9113、HG20592、ASME B16.5 | ||
| 檢驗試驗 | JB/T 9092、API598 | ||
| 其余制造規范均按本廠標準 | |||

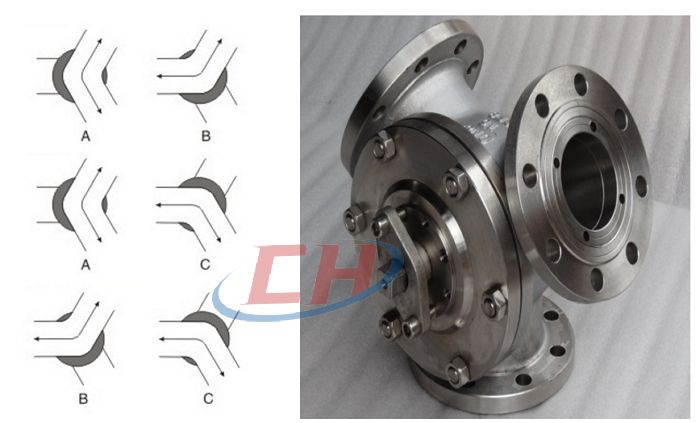

135度三通Y型球閥 流向圖

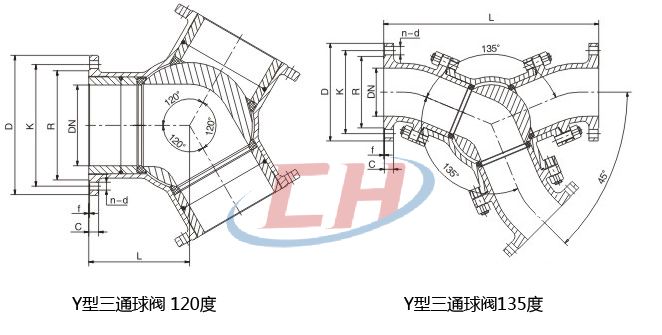

135度三通Y型球閥 結構尺寸圖
135度三通Y型球閥 連接尺寸
| DN | L | D | K | R | C | f | n-d |
|---|---|---|---|---|---|---|---|
| 50 | 340 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 400 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
| 80 | 410 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 460 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
| 125 | 560 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 660 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 800 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
| 250 | 1030 | 405 | 355 | 320 | 30 | 3 | 12-25 |
| 300 | 1140 | 460 | 410 | 375 | 30 | 4 | 12-25 |
