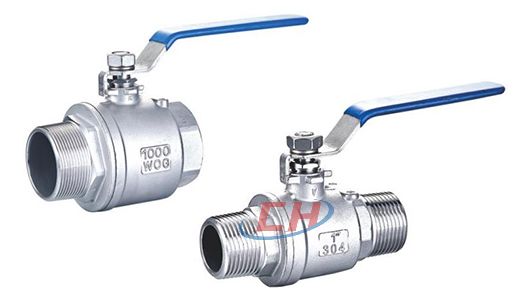

二片式外螺紋球閥 | Q21F
二片式外螺紋球閥 產品說明
二片式外螺紋球閥Q21F閥體采用1000WOG閥體，螺紋制式可選G螺紋、NPT螺紋、BSP螺紋、BSTP螺紋、RC螺紋等，閥座采用PTFE密封，可以在一定腐蝕和溫度工作條件下工作，密封性能優(yōu)秀，基本實現零泄漏。公稱通徑覆蓋DN6到DN100，廣泛應用水、氣體、溶液、油品等場合使用。
二片式外螺紋球閥 材質參數
| 序號No | 零件名稱PARTNAME | 材質MATERIALSLIST | ||
|---|---|---|---|---|
| 1 | 閥體BODY | CF8M | CF8 | WCB |
| 2 | 閥蓋ENDCAP | CF8M | CF8 | WCB |
| 3 | 球BALL | SS316 | SS304 | SS304 |
| 4 | 閥桿STEM | SS316 | SS304 | SS304 |
| 5 | 闊座SEAL | RTFE | RTFE | RTFE |
| 6 | 線條BODYSEAL | RTFE | RTFE | RTFE |
| 7 | 桿密封THRUSTWASHER | RTFE | RTFE | RTFE |
| 8 | 中頭墊STEMPACKING | RTFE | RTFE | RTFE |
| 9 | 填料壓套GLAND | SS304 | SS304 | SS304 |
| 10 | 手柄HANDLE | SS304 | SS304 | SS304 |
| 11 | 彈墊STUD | A193Gr.B8 | A193Gr.B8 | A193Gr.B8 |
| 12 | 螺帽NUT | A194.Gr.8 | A194.G.8 | A194.Gr.8 |
| 13 | 膠套HANDLECOVER | PLASTIC | PLASTIC | PLASTIC |

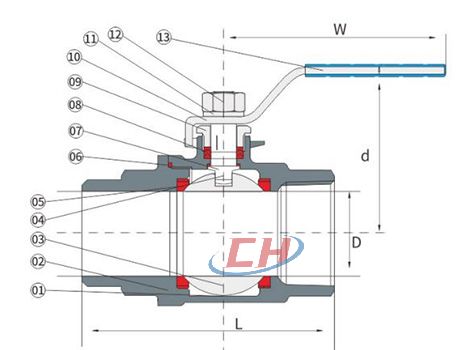

二片式外螺紋球閥 結構尺寸圖
二片式外螺紋球閥 連接尺寸
| SIZE | d | L | W | H |
|---|---|---|---|---|
| 1/4" | 12 | 68.5 | 91 | 48 |
| 3/8" | 12 | 68.5 | 91 | 48 |
| 1/2" | 15 | 66 | 106 | 50 |
| 3/4" | 20 | 74.5 | 106 | 55 |
| 1" | 25 | 88 | 110 | 63 |
| 1-1/4" | 32 | 101 | 128 | 70 |
| 1-1/2" | 38 | 110 | 148 | 75 |
| 2" | 49 | 126 | 165 | 94 |
