對夾通風蝶閥 | D371W

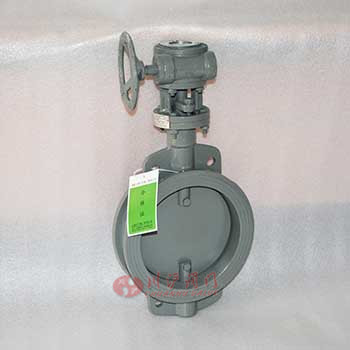

對夾通風蝶閥圖片

對夾通風蝶閥產品說明

對夾通風蝶閥是一種非密閉型蝶閥。與、氣動執行器相配組成氣動對夾通風蝶閥，廣泛應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安裝。
對夾通風氣動蝶閥用途特點：
采用中線式蝶板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響

對夾通風蝶閥性能參數

公稱通徑	DN（mm）	50-2000
公稱壓力	PN(MPa)	0.05	0.25	0.6
試驗壓力	強度試驗	0.075	0.375	0.9
試驗壓力	密封試驗	≤1%泄流量
適用介質	煤氣、含塵氣體、煙道氣等
驅動形式	手動、蝸輪傳動、氣動、電動等

對夾通風蝶閥主要材質

閥體	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
蝶閥	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

對夾通風蝶閥密封材料選用和適用溫度

材料品種	碳素鋼	低溫碳鋼	合金鋼	奧氏體不銹鋼	鉻鉬鋼
代號	WCB	LCB	WC6或WC9	304\316	12CrMoV
耐高溫度	425℃	345℃	595℃	600℃	560℃
耐低溫度	-29℃	-46℃	-29℃	-196℃	-40℃

對夾通風蝶閥結構圖

對夾通風蝶閥連接尺寸

DN	L	D	D1	D2	Z-d	手柄Lever D71W 型		蝸輪 Worm gear D371W 型			電動 Electric D971W 型		氣動 Pneumatic D671W 型
DN	L	D	D1	D2	Z-d	Lo	H1	Do	E2	H2	E3	H3	E4	H4
50	43	140	110	88	4-14	270	400	150	193	418	125	575	180	443
65	46	160	130	108	4-14	270	425	150	193	442	125	600	180	467
80	46	190	150	124	4-18	270	435	150	193	453	125	610	245	510
100	52	210	170	144	4-18	270	457	150	193	475	125	630	245	540
125	56	240	200	174	8-18	310	505	150	193	522	245	680	245	587
150	56	265	225	199	8-18	310	537	150	193	638	245	740	350	685
200	60	320	280	254	8-18	370	590	220	319	705	245	805	350	775
250	68	375	335	309	12-18			220	319	775	313	990	350	855
300	78	440	395	363	12-22			280	319	955	313	1045	600	1000
350	78	490	445	413	12-22			280	319	990	313	1115	600	1035
400	102	540	495	463	16-22			320	496	1070	313	1170	600	1105
450	114	595	550	518	16-22			320	496	1145	439	1285	750	1180
500	127	645	600	568	20-22			320	496	1200	439	1340	750	1235
600	154	755	705	667	20-26			320	496	1350	556	1525	750	1385
700	165	860	810	772	24-26			400	686	1550	556	1735	750	1530
800	190	975	920	878	24-30			400	686	1665	556	1850	1060	1645
900	203	1075	1020	978	24-30			450	916	1826	556	1905	1060	1750
1000	216	1175	1120	1078	28-30			450	916	1965	556	2025	1360	1960
